Domnilor,

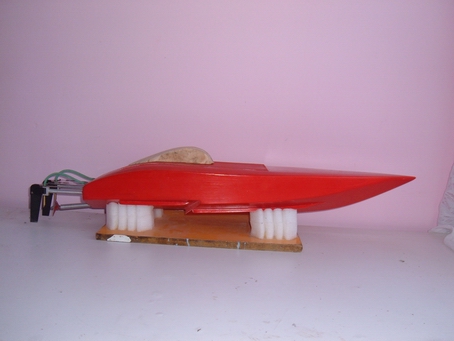

Acum aproape un an am realizat proiectul in ACAD si Solid Works ptr. acest model de viteza si implicit si executia lui din lemn de balsa si placaj de 4mm. Postez si ceva poze ptr. care astept intrebarile voastre cu privire la tot ce tine de acest model.
Stima,
Sorin

Imagini atasate

•

[nasa]

interiorul modelului finit.......... B)

Imagini atasate

•

Aceasta postare a fost editata de nasa: 28 September 2006 - 09:19 AM

[nasa]

motorizare 710/12 de la robbe si sistem dublu de carme

Imagini atasate

•

[nasa]

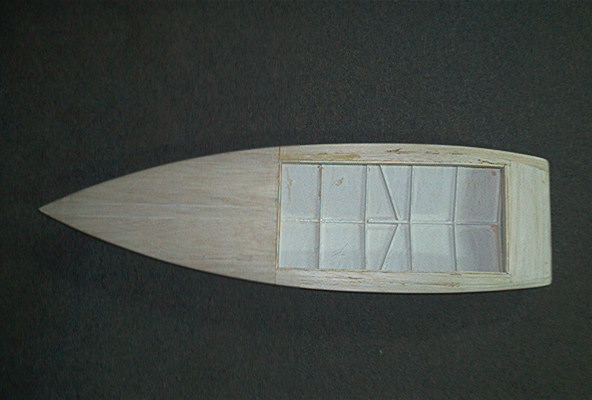

poze din timpul constructiei............. vedere de sus

Imagini atasate

•

[bogota]

frumoasa realizare. Desenele 2D au fost facute in ACAD, iar modelul 3D in SolidWorks? corpul barcii (coordonatele) l-ai proiectat in programe gen NACA, ma refer la faptul daca este o idee proprie sau o reproducere la o scara diferita a unui model deja existent? Oricum este o realizare foarte reusita, felicitari si ma mai multe realizari de exceptie.

[nasa]

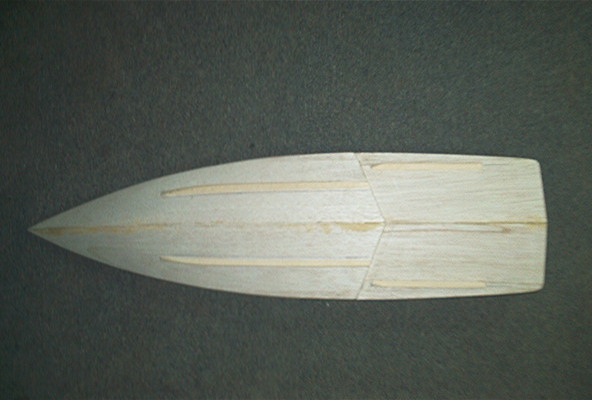

vedere de jos.......

Imagini atasate

•

[bogota]

Am uitat te intreb ceva, ai incercat cumva si o simulare in SolidWorks?

[nasa]

100% conceptie proprie dupa ce am studiat un pic de pe net barcile de viteza si teoria lor. Normal ca am facut simularea de asamblare acorpului in 3D ptr. o corectitudine, de altfel modelul l-am asamblat foarte usor. NU am utilizat alte programe de proiectare, pe astea doua le stiu bine.

Stima,
Sorin

Aceasta postare a fost editata de nasa: 28 September 2006 - 10:22 AM

[nasa]

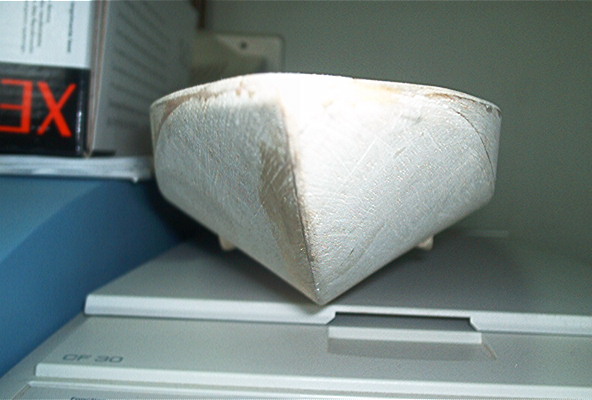

vedere din pupa ( spate )..............

Imagini atasate

•

[bogota]

FELICITARI, satisfactia este cu mult mai mare cand reusesti sa faci ceva din propriile idei si calcule si mai ales cand realizezi ca si functioneaza B)

[nasa]

vedere din prova (fata)...........

Imagini atasate

•

[nasa]

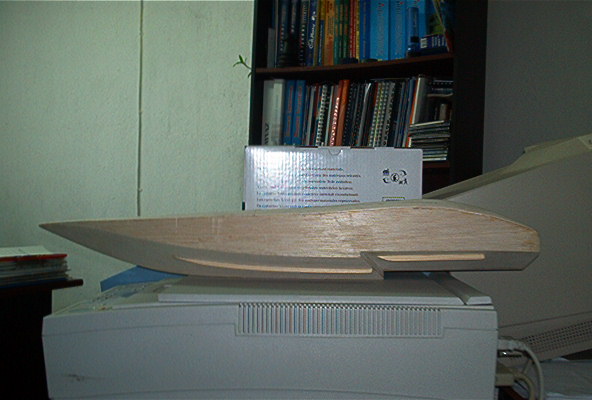

vedere din lateral..............

Imagini atasate

•

[nasa]

o usoara perspectiva.............

Imagini atasate

•

[nasa]

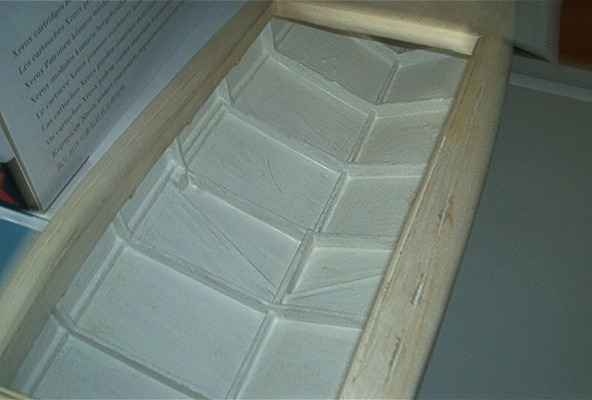

interiorul, in care se vede cum a fost conceputa barca
Stima,
Sorin

Imagini atasate

•

[ciobelix]

felicitari @nasa pt realizare, este superba barca, si pare foarte gratioasa si eleganta....ai "botezat-o'? apropo, mai ai planurile?
cu stima
florin

[nasa]

mersi mult!
e botezata , am si planurile de la ea.
Stima,
Sorin B) B)

[marius10]

Sorine ...felicitari !!
Mandra treaba ca de obicei !!

[nasa]

Multumesc!!! Marius10

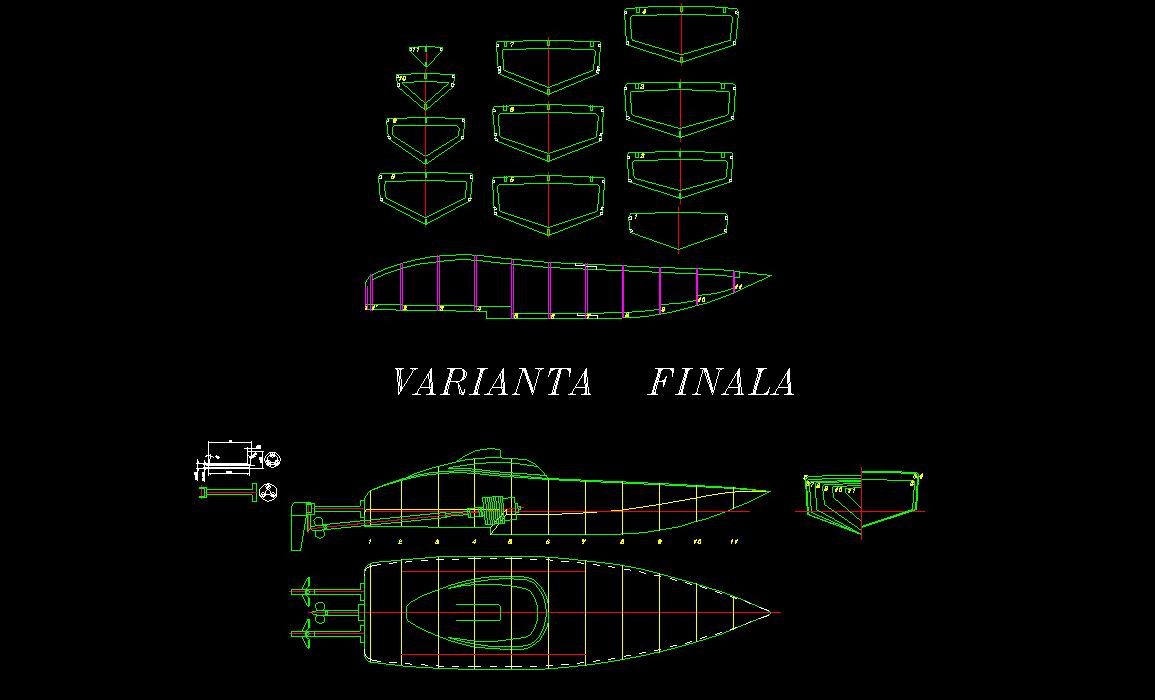

Si o poza cu planurile pregatite de taiere, ptr. cunoscatori sunt in ACAD
Stima,
Sorin

Imagini atasate

•

[nicu_cap4]

Frumoasa realizare felicitari si succes la navigat .
Stima Nicu

[victordegalati]

ce pot sa zic,ca de obicei bravo sorine,
cam rar totusi pe forum

[domnu_doctor]

Profil ... super ! http://www.rhcforum....tyle_emoticons/default/tongue.gif
Ai grija la finisaje http://www.rhcforum....tyle_emoticons/default/tongue.gif !! Ca in prima poza se vad ceva ... zgarieturi !
Banuiesc ca inca nu ai ajuns la faza de ... luciu ! ;) Nu ... Nicoleta ! :D

Stima,

[kno3]

Am si eu o intrebare: la ce foloseste "treapta" de pe fundul barcii? se vede bine in poza asta:
http://www.rhc.ro/forumrhc2/index.php?act=...=post&id=123957

[MariusF]

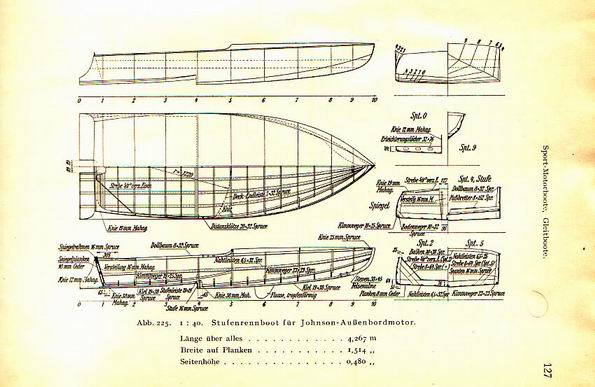

treapta, cum ii spui tu este modalitatea cea mai comoda de a micsora suprafata de frecare cu apa. cu cat barca se freaca mai putin de apa cu atat merge mai repede. altfel spus ajuta la glisare. Povestea este foarte veche.... sunt cam 90 de ani de cand se foloseste solutia asta. Uite si un proiect din 1929.....

Imagini atasate

•

[domnu_doctor]

Solutia se folodeste in mod deosebit la ...flotoare ! http://www.rhcforum....tyle_emoticons/default/cool.gif Cu acelasi scop ! :lol: Si daca-mi amintes bine, se numeste ... rendan sau cam asa ceva ! http://www.rhcforum....tyle_emoticons/default/huh.gif :lol:
Sa ma corecteze, @Valterila !


Stima,

[radian]

@nasa
Ma alatur si eu celor care te-au felicitat si iti spun un sincer "BRAVO !" pentru dubla realizare : proiectare si executie.
Astept si poze de pe apa !.

Bafta.

[nasa]

Multumesc! ptr. aprecieri, barca acum e finisata si e frumusica.
Cautam de multa vreme un model de viteza care sa imi placa ca design si nu am gasit , asa ca a iesit acest proiect.

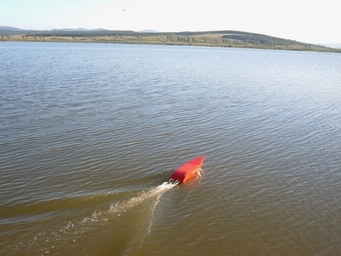

Am si o poza cu prima iesire in larg, modelul e usor apupat, dar asta din cauza pozitionarii acumulatorilor, problema care ulterior am rezolvat-o.
Astept de la voi solutii si idei de a imbunatatii acest model.
Stima,
Sorin

Imagini atasate

•

[nasa]

As vrea daca aveti idei sa imbunatatim acest proiect , sa-l dezvoltam in ceva mai bun si mai performant, ca viteza si design. Acum modelul Atinge aprox 20-25km la ora pe apa, si celor interesati le stau la dispozitie cu date tehnice, si documentatie.
Stima,
Sorin

Aceasta postare a fost editata de nasa: 29 September 2006 - 10:29 AM

[rba]

Esti MARE Nasa, arata foarte bine barcuta ta si ai cu ce sa te mandresti.Te rog sa-mi spui ce anseamna apupat. Multa bafta in continuare.

[nasa]

APUPÁ, pers. 3 apúpă, vb. I. Intranz. şi refl. (Despre nave) A se înclina longitudinal cu prora mai sus decât pupa (datorită încărcării neuniforme).[B]

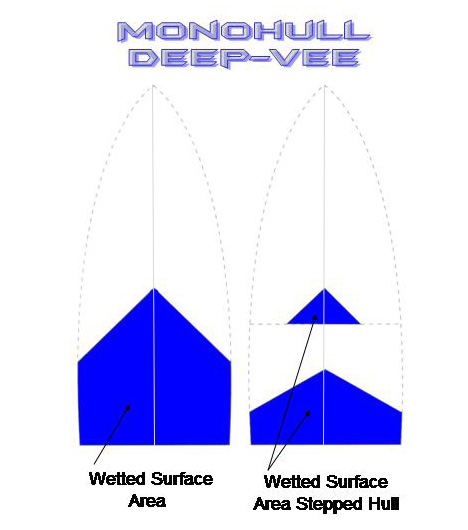

Am gasit pe net niste poze care explica mai mult decat edificator efectul si importanta acestui "STEP" sau "treapta.
ptr. monococa.............

Imagini atasate

•

[nasa]

ptr. catamaran sau "cat" cum se mai numeste
Stima,
Sorin

Imagini atasate

•
