[D3xt3r_Jr.]

bun as vrea sa imi construiwsc un Tesla Coil problema e ca toate schemele shi instructiunile pe care le gasesc sunt in engleza shi nu ma prea shtiu la electronica
asha ca poate cineva sa ma ajute cu niste instructiuni shi scheme???

[One]

Ma pasiona candva acest subiect. Poate ca ar fi cazul sa reincerc sa construiesc asa ceva, desi nu stiu daca mi-ar folosi. Din cate imi amintesc, erau 2 probleme la Tesla coil: una era legata de capacitatea destul de mare pe care trebuia sa o aiba un condensator la tensiune ridicata si alta era contructia unui "ruptor" care sa "manevreze" curenti ridicati. Principiul este destul de simplu, asemanator cu aprinderea electronica auto: un transformator ridica tensiunea de cateva zeci de ori, aceasta tensiune incarca un condensator si un element de comutatie descarca condensatorul. In acest circuit se afla primarul bobinei de inductie, iar in secundar bineinteles ca ca se va obtine o tensiune apreciabila. Deci trebuie un transformator de la 220 la cateva mii de volti (10 000 cred ca ar fi bine, eu gasisem unul de 2000V/1000W, de la un cuptor cu microunde, dar o tensiune mai mare ar fi de dorit), un condensator de ordinul nF/zeci de nF la zeci de kV. Ruptorul poate fi un simplu eclator (asemanator unei bujii, sa zicem 2 electrozi la o anumita distanta, intre care, la o anumita tensiune, apare o scanteie - aerul dintre electrozi se ionizeaza, se strapunge etc.). Primarul bobinei de inductie are cateva zeci de spire iar secundarul sute sau mii. Aceasta este bobina Tesla propriu-zisa. Unul din capetele bobinei este legat la pamant, iar la celalalt poti obtine fenomeme interesante. Pe net am vazut multe poze misto.
Parerea mea este ca daca nu te pricepi la electronica, ar fi indicat sa apelezi la o persoana cu destula experienta. Este destul de complicat chiar si pentru cineva care stie bine electronica, sa faca asa ceva (condensatorul, etc.). De fapt, se poate face, dar nu la dimensiuni cum am vazut pe net (unele uriase). Tensiunile care sunt implicate depasesc cu mult pe cele suportabile de catre organism. Zeci, sute de mii de volti, nu e ceva prea incurajator. Si ai putea apela, de asemenea, la o persoana care sa iti traduca ce scrie in engleza, de preferinta o pers. cu cunostinte tehnice.
Daca vrei neaparat sa ai Tesla coil, poti sa iti cumperi un glob care are in interior un gaz inert si care are niste descarcari radiale (sunt sigur ca ai vazut - plasma globe).
Ai putea sa incerci sa construiesti asa ceva, daca vrei neaparat sa construiesti tu

http://personal.inet...cmrc/pglobe.htm si daca iti merge, poti trece la constructia unei bobine Tesla;

si o pagina de calcule si alte lucruri legate de tesla coil:

http://home.earthlin...c/howworks.html

Bafta! Dar intai studiaza bine!

[Draku]

depinde pentru ce vrei sa folosesti respectiva bobina
de ce nu incerci sa folosesti pentru inceput chiar componente auto (condensator, bobina de inductie, fisa, bujie pt descarcare) si un transformator de 12 V ?
din cate stiu eu, la auto, tensiunea de iesire este pe undeva pe la 17 - 18000 V

[LooSeR]

take a look .. !

http://www.kronjaege...v/hv/src/tesla/

Aceasta postare a fost editata de LooSeR: 18 October 2004 - 11:03 AM

[D3xt3r_Jr.]

eu vreau scheme in romaneshte ca vorbest cu profa de fizica shi cu un electronist shi le rezolv

[D3xt3r_Jr.]

revin cu un site unde zice cum sa construiesti un tesla coil destul de ushor
poate sa imi traduca shi mie cineva shi sa imi zica exact cum se face??
http://tacashi.tripo...ssstc/ssstc.htm

Aceasta postare a fost editata de D3xt3r_Jr.: 20 February 2005 - 03:25 PM

[Omu]

Sa stii ca ce prezinta omuletul ala acolo nu prea este un Tesla coil. Ca sa-ti faci un Tesla coil adevarat ai nevoie de un transformator pentru tuburi cu neon (cele din care se fac reclamele luminoase)(scoate cam 8000-10000v la 20mA) un condensator de pana in 5 nf pe care trebuie sa-l faci (foarte greu gasesti asa ceva pe la noi) , care trebuie sa reziste la tensiunea aia, un spark gap pe care-l poti face din 2 bujii de masina la care unesti zona metalica( cele doua piulite metalice care se infileteaza in blocul motor ) si pleci cu 2 fire de la palariile metalice ale bujiei, mai trebuie sa faci o bobina plata in forma trunchi de con cu baza mica jos (seamana cu arcul de la suporturile de baterii R6 R14 R20) din sarma de cupru groasa si o alta bobina pe un suport izolant care sa aiba pierderi in radiofrecventa cat mai mici (poti sa incerci o bagheta de sticla groasa de 20-30mm si lunga de 30-40cm sau un tub de sticla care sa aiba aceleasi dimensiuni pe care trebuie sa bobinezi foarte multe spire de cupru. Daca nu cunosti engleza cam nasol si mai trebuie sa ai foarte mare grija la tensiunile care se vehiculeaza pe acolo, cei 10000 de volti te pot ucide foarte usor, eu am patit-o cu asa ceva, norocul meu a fost ca curentul s-a scurs prin mana dreapta si piciorul drept, nu a fost afectata inima, dar am avut in deget o gaura de 1mm diametru si adanca de 3mm (o gaura carbonizata care s-a vindecat foarte greu) am folosit un patent izolant care a avut un mic defect de izolatie si pe acolo a sarit arcul electric care la tensiunile astea pot sa-ti zic ca parcurge in aer cam 2 cm catre orice obiect conectat la masa, pamant, sau celelalt capat al transformatorului.
Cam tot ansamblul asta pe care l-am insirat reprezinta un tesla coil adevarat, ce este in link-ul dat de tine este doar un generator electronic de inalta tensiune.
Eu zic sa te gandesti de 10 ori inainte sa te apuci de asa ceva.

[D3xt3r_Jr.]

m-am gandit de 20 de ori vreau sa fac unul ca cel de pe site deoarece vreau sa il folosesc la un plasma ball

[bitex]

Nu-i mai eficient sa cumperi ceva gata facut? Ca au aparut multe jucarii in comert pe bza asta. Daca-i pasiunea de a construi, atunci te inteleg.
Spor la treaba!

[D3xt3r_Jr.]

e mai fain sa faci unu shi in plus il duc shi il arat shi la scoala la fizica :rolleyes:

[Picatot]

Eu m-am curentat la un amarit de trafo de aprindere de 9kw si 45 microA de pe arzatoare!
AM ZIS CA ACOLO RAMIN!
ACU ma uit de 7 ori la cablu de aprindere sa nu fie strapuns..... :lol:

In alta ordine de idei!
ELECTRONICA o faci sau ti-o face cineva
DAR CE FACI cu INCINTA unde se vor produce descarcarile!
Ai avea nevoie de gaz inert, pompa de vid! ..... metode de inchidere ulterioara dupa ce a-i bagat gazu!
E o complicatie inutila!
Ai putea sa fai altceva daca musai vrei:
IA-TI un glob de ala IONIZANTU- DESCARCANTU foloseste-i partea electronica si incerca dupa aia sa-i faci singur INCINTA.
Asa:
1. Stii sigur CA NU TE PIRLESTI!
2. Daca NU reusesti ti-ai luat o scula desteapta in casa!

BAFTA!

PS: Asculta de ai mai batrini care s-au mai jucat cu focu... :rolleyes:

Aceasta postare a fost editata de Picatot: 26 February 2005 - 10:35 PM

[D3xt3r_Jr.]

globu ala unde se produc descarcarile e un bec amarat de 200W sau mai mare cum sunt alea de pe strazi(face tata rost)


Omu as dori mai multe detalii despre constructie nishte schitze detalii suplimentare deoarece vreau sa construiec unul explica-mi ca la un prost shi te rog fara denumiri sofisticate ca nu le shtiu

[Omu]

Cam dificil, toate schemele si constructiile pe care le-am vazut sunt in limba engleza, site-uri sunt gramada(tot in limba engleza), acolo vezi si construirea in detaliu, din vorbe(scris)nu prea merge. Trebuie sa te hotarasti pe ce directie mergi, tesla coil clasic, sau electronic (cu transformator de TV).

[D3xt3r_Jr.]

clasic dela cu bujii cum ziceai tu mai devreme

[Omu]

Pai pentru inceput ai nevoie de transformator de tuburi neon(vechile reclame luminoase) sau transformator de aprindere la centralele termice, sau orice traf care scoate peste 8000V la 20-30ma, si condensator de 500pf-1nf/10.000-15000V tensiune de lucru. Mai trebuie sa cauti un tub de material izolant (sticla, polietilena, plexiglas)de 40-45mm diametru si o lungime de 40-45cm pe care poti sa incepi sa bobinezi cat mai uniform cu sarma de cupru emailat de0.125- 0.25 zic eu (nu se rupe asa usor) 5 straturi pe toata lungimea tubului respectiv(pornesti de la stanga termini la dreapta, cu izolatie intre straturi, si fiecare strat izolat cu lac incolor sau altceva care sa elimine aerul dintre spire si lasi la capetele tubului un spatiu liber de 20mm sa poti sa fixezi tubul intr-o baza ceva si sa poti sa montezi si la celalalt capat acumulatorul de sarcini electrice. La capetele bobinajului respectiv pune fir multifilar sa nu te trezesti cu firul ala subtire rupt in momentul realizarii conexiunilor. Astea sunt cele mai grele chestii pe care trebuie sa le rezolvi momentan.

[Rares]

se poate face un arc electric de vreo 30 de cm .ma gandesc daca merge asa...

un electrod, 1cm aero bila de metal, iara aer, bila, aer,bila celalalt electrod?

[D3xt3r_Jr.]

tubul e bun din PVC ca dela gasesc peste tot bobina yo dau la tata shi mi-o face la lucru unde ishi fac ashtia aparate de sudura e bine ???? shi transformator dela tre sa caut

[Omu]

Daca nu ma-nsel eu, exista tub din polietilena alba asemanator cu cele din PVC, din cate am inteles PVC-ul nu este chiar asa bun, are pierderi in inalta frecventa si se incalzeste, mai bine cauta la magazinele de instalatii teava de polietilena, stiu ca pe afara chiar si condensatorii aia de care ai nevoie sa fac in mod artizanal din folie de polietilena pe post de izolator intre cele 2 armaturi.

[Oni]

D3xt3r_Jr, tu nu stii o gramada de chestii si vrei sa te apuci de un proiect complicat si PERICULOS.

In primul rand trebuie sa intelegi ce se intampla in bobina aia. Primul pas ar fi sa-ti faci rost de un trafo de linii de la un TV vechi, si sa-i faci un montaj de alimentare. Cauta pe net "flyback transformer". Oh, de fapt nu stii engleza...

Daca reusesti asta, o sa ai 20Kv cu care poti deja sa faci ceva, inclusiv asa zisul "plasma ball" care daca este un bec nu se mai poate numi un "plasma ball". Chiar si acest transformator este deja foarte periculos, si te poate ucide cu usurinta si nu cred ca parintii ar fi de acord cu asa ceva, mai ales ca nu ai cunostiintele necesare.
E simplu sa zici: "cool, vreau si eu sa fac asta. O sa-i dau pe toti colegii pe spate". INSA trebuie sa ai un bagaj minim de cunostiinte. Stii sa proiectezi un transformator? Ai bobinat vreodata unul?

Sfatul meu este sa inveti lucruri mai simple la inceput, cum ar fi raport de transformare, tensiune de strapungere, descarcare in gaza rarefiate etc. Du-te la biblioteca si cauta ceva de genul "fizica distractiva". Exista destule carti de popularizare a stiintei in romaneste, unele au chiar si planuri de constructie pt bobine de inductie ce produc peste 20 Kv.

[woodpecker]

...mi se pare ca se poate face si cu un traf de la cuptorul cu microunde...

ia vezi poate ai unul prin casa :D, daca nu sacrifica pe altarul stiintei pe ala din bucatarie.



uite niste poze pe aici

Aceasta postare a fost editata de woodpecker: 25 March 2005 - 04:43 PM

[Oni]

Traful e la microunde (MOP - microwave oven transformer) este extrem de periculos. Poate debita 3000V la 1500 W, adica 0,5 A. Asta inseamna scaun electric, moarte instantanee, etc in caz de electrocutare. Multi depanatori specializati pe "microunde" au murit din cauza asta.

Asa ca mai bine nu...

[teslina]

Salut D3xt3r
In cazul tau cea mai buna solutie este sa construiesti un transformator tesla care sa utilizeze ca sursa de inlata tensiune o bobina de inductie. alimentata de la priza printr-un variator de putere cu triac si un condensator de limitare a curentului.
Schema o gasesti pe pagina urmatoare (nu trebuie sa citesti textul, doar uitat-te la schema):

http://www.loneoceans.com/lo_main/labs/ign...ncoil/index.htm

Variatoare de tensiune se gasesc in magazine la puteri de 800-1000 wati (200000-300000 lei), condensatoare de 1-10 microF tot asa, bobine auto poti face rost din targul de masini.

Avantajul este ca daca te electrocutezi cu inalta tensiune (care este pulsata) sunt sanse sa scapi cu viata (ceea ce nu se poate spune despre un transformator ridicator de tensiune.

Pentru transformatorul tesla propriu-zis uitat-te aici:

http://www.geocities...site/ICPTC.html

Este primul transformator tesla pe care l-am construit acum vreo 5 ani. Pentru condensator trebuie sa iti construiesti tu unul la valoarea de 1-5 nF si la approx 20 kV. Vei utiliza condensatoare de inalta tensiune care se gasesc totusi in comert....cauta cele cu propilena de 100 nF @ 1600 V si monteaza-le in serie/paralle ca sa obtii tensiunea necesara si capacitatea pe care o vrei. Cauta condensatoare din astea:

http://www.geocities...u/drpricap.html

Bobina de inductie iti va da un voltaj mai mare decat cea a condensatorului. Totusi prin reglarea distantei dintre electrozii eclatorului (ruptorului) vei putea mentine o valoare sigura a tensiunii pe condensator (sub 10 kV)

Pentru constructia primarului si secundarului exista destul de multa informatie pe net

Succes

teslina

[D3xt3r_Jr.]

se poate sa imi zica shi mie cineva pe mail daca trebuie pe limba romaneshte exact pas cu pas modelul shi sa nu imi dea tot felul de linkuri
va multzumesc
Dex

[bethowen]

Acum ceva vreme (2 luni...) am inceput cu ideea sa imi construies o bobina tesla
pana aici toate une si frumoase...(m-am documentat de pe internet pe toate site-ile pe care le am gasit)am facut rost de materiale k sa incep sa ma misc din loc,
am facut bobina secundara, ansamblu pt care urma sa vina toata constructia,bobina primara, spark gap-ul rotativ, condesnsatoarele,..etc.
Problema este urmatoarea: nu am gasit o sursa care sa imi alimentexe toata dracia.
Sursa capabila sa imi de un minim de 4000..5000v, si preferabil10 000v(si o putere de mai maricica 1000, 1800 w)
Am postat in urma cu ceva timp un subiec care se numea legare traf in paparel.,sm cautat solutii intre timp dar... degeaba
Acum daca exista cineva care stie unde as putewa gasi un traf care sa imi scoata valorile mentionate, mai mari nu strica, si acu ma refer la trafuri sau surse care sunt accesibile unei persoane,
componente de la diferite aparate, si locul unde le as putea gasi (sunt din braila)
As exclude neon sign transformer, traf de cuptor cu microunde, traf de distributie (pole pig) deoarece nu am gasit nicaieri, si pole pigu e prea mare :D
ramane traf de aprindere pt centralele cu gaze sau comb lichid...
Astept niste ideei.....Nu numai critici

Multumesc



scuze k am pus subietu ' la aero......mistake

Aceasta postare a fost editata de bethowen: 03 January 2006 - 07:03 PM

[bethowen]

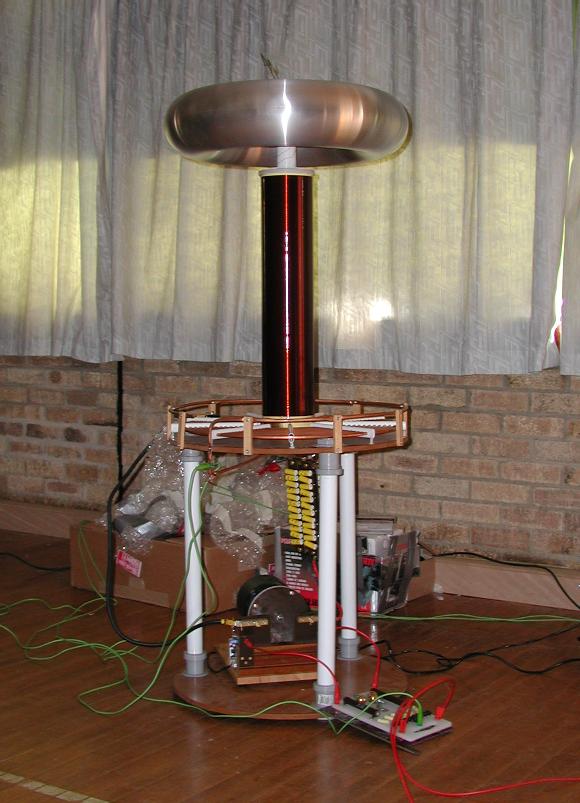

k sa dau o idee celor care nu stiu prea bine despre cum arata o tesla
niste imagini si linkuri
http://www.altair.org/tesla.html
f3wm.free.fr/tesla/my_first.html
mai sunt o multime pe net exista tesla coil ring care un ste pe care gasiti linkuri spre tot ce e legat de tesla

Imagini atasate

•

[bethowen]

poza

Imagini atasate

•

[albastru]

Am si eu o intrebare si rog sa nu fie cu suparare.
La ce folosesc toate chestiunile acestea ?

Albastru

[Dragut]

bethowen, la 3 Jan 2006, 18:39, a spus:

ramane  traf  de  aprindere  pt   centralele  cu  gaze  sau  comb  lichid...

atentie NU MERGE UN TRAF de aprindere de la arzatoare fiindca Tmax la ele e undeva la 30 secunde, dupa care se strapung. De rebobinat nu se pune problema fiindca sunt turnate in rasina!
(Eu lucrez cu ele....)
Cel mai bun ar fi poate un traf de sudura....

PS:
1. Chiar ai curaju sa pornesti o dracie de aia in casa?
2. Poza aia e facuta la tine?

Aceasta postare a fost editata de Dragut: 03 January 2006 - 07:55 PM

[bethowen]

Pt Albastru: practic nu au o functie.. este doar ceva experimetal..frumos.. dar si peiculos.

Pt Dragut: poza nu era de la mine
probleme nus la pornire ata timp cat stai la vreo 2 m de ea
doar sa nu o pornesti langa computer,tv..aparatura sensibila la descarcari electrice.
referitor la aparate de sudura ..eu stiam k scot volatj mic si amp mare...

[Motorel]

Da frecventa,cat e frecventa...?Daca e 50hz,poti incerca sa adaptezi un trafo de sudura la care sa pastrezi primarul si sa modifici secundarul dar numai in anumite
conditii.In general se gasesc trafuri facute largi din tole "procurate"de pe cine stie unde la care mesteru nu a mai depus efortul de a le mai scurta si asta ar fi avantaj tu.In cazul folosirii de materiale de izolare adecvate nu ar trebui sa fie o problema 10kv.Totusi puterea mi se pare exagerata deoarece am vazut ca trebuie sa obtii rezonanta serie.Intuitiv cred ca ar trebui niste capacitati...
Bafta!
