[didisor]

pe ea scrie 35 bar

[znecula]

Butelia tine cat poate duce compresorul.
Nu ai folosit eficient presostatul.
In partea de dedesubt a presostatului mai e o supapa de golire a compresorului.
Cum se face:
Intre compresor si supapa unisens, mai intercalezi un T-eu si cu un tub (de 6 mm cred ca e la tine),
faci legatura intre acest T-eu si supapa aceea de la presostat.
Astfel la repornire compresorul demareaza f usor.
La mine fara aceasta chestie compresorul nu vrea sa porneasca.

Stima.

[pavcostel]

Frumos!
Am si eu o intrebare mai de profan: - de ce nu ai facut racordul intre butelie si compresor din ceva flexibil? Si da, mai ales compresoarele fara piston, genul acesta, trebuie sa plece in gol. Supapa aia e necesara, altfel se poate arde motorul la porniri repetate.

Zic si eu...
In rest e super, dar unde o sa-l tii? Da' nevasta stie?

Cu stima,
Costel

[Z-mare]

Felicitari si sa-ti foloseasca pe masura pesiunii cu care l-ai facut!
Am o obiectie: in ultima poza, in coltul de jos, apar niste fire electrice la ...vedere! Trebuie acoperite!!!!!!!!!! Conform legilor lui Murphy acolo sigur ca vadea un obiect metalic, te vei spijini cu mina, un neofit curios isi va baga nasul, apa va avea o atractie irezistibila spre acel loc..... :D

[D3xt3r_Jr.]

pune peste o cutie de margarina lipita cu cu superglue :D

[didisor]

znecula, la 1 Sep 2005, 17:18, a spus:

Nu ai folosit eficient presostatul.
In partea de dedesubt a presostatului mai e o supapa de golire a compresorului.
Cum se face:
Intre compresor si supapa unisens, mai intercalezi un T-eu si cu un tub (de 6 mm cred ca e la tine),
faci legatura intre acest T-eu si supapa aceea de la presostat.
Astfel la repornire compresorul demareaza f usor.
La mine fara aceasta chestie compresorul nu vrea sa porneasca.

Stima.

stiu dar acea supapa care iese din supapa de sens trebuie sa aiba un debit si o presiune mult mai mare decat cea pe care o scoate compresorul frigorific, initial am folosito dar nu functiona si in urma unor intrebari am renuntat .
stiu ca e ff folositoare dar..... in cazul meu nu functiona
am incercat de multe ori varianta asta si cand m-am documentat am aflkat raspunsul.

Daca cumva ai alta solutie sau un mod de reglare
spine-mi pls

Multumiri

[pavcostel]

Citeaza

2.tubul acela din plastiv care vine de la supapa de sens (si care mi-au spus sa il infig in presostat) daca e infipt nu se duce aerul in butelie, daca e abturat abia atunci incepe sa se umple butelia dar se incalzeste motorul dupa cca 5 min de functionare(adevarul e ca al meu de la frigider nu prea poti tine mana pe el de fierbinte ce este)
supapa de sens Nw9 16 bari (sa fie prea mare)

Pai se pare ca presostatul tau e prea "fortos". In mod normal, acea supapa da drumul la aerul din compresor cand se opreste. Aerul din butelie evident e retinut de unisens. La pornire, cum am mai spus, compresorul trebuie sa porneasca in gol, altfel motorul se supraincalzeste, mai ales ca nu mai fluid de racire, iar aerul prin comprimare genereaza si el caldura(pana pe la 70 grade) . Si compresorul baga aer doar pe traseul PANA la valva unisens, asteptand ca presiunea sa fie mai mare decat cea de dincolo de unisens, adica din butelie. Abia atunci se deschide valva si aerul intra in butelie. Mie i-mi suna cam ciudat, ar trebui sa mearga cam un minut apoi sa deschida valva si sa bage in butelie, ca am inteles ca tu obtii macar 6 bari! Din cate i-mi amintesc, valva de 16 bari se referea la presiunea pe care o "tine", peste prag o deschide presiunea! Ai incercat cu un "T", cum a spus znecula? Nu stiu iesirea aia din valva ce face exact...

M-ai facut curios, te rog spune-ne ce obtii!

Cu stima,
Costel

[znecula]

Ca sa poti folosi acea supapa trebuie sa o prelucrezi putin.

Daca ai demontato de acolo, ai vazut ca are pe mijloc o tija, care atunci cand presiunea creste, este impinsa afara.

Mai are si doua orificii laterale dispuse la 180 grd.

Debitul unui astfel de compresor fiind destul de redus, pierderea prin acele orificii e prea mare.

Eu am obturat cele 2 orificii cu poxipol si am rezolvat problema.

Astfel atunci cand prresiunea in butelie a atins pragul maxim si presostatul intrerupe motorul, va apasa si pe acea tija mica si aerul din circuitul de dinaintea supapei unisens, va fi eliberat numai pe langa tija. E suficient.

La repornire, compresorul fiind liber porneste f. usor.

Al meu daca ramane sub presiune nici nu mai porneste cu toate ca e mult mai mare.

Atentie cu poxipolul sa nu blochezi tija.

Am vrut sa fac si poze, dar m-au lasat acumulatorul. L-am pus la incarcat. Daca vrei maine te "servesc" si cu ceva detalii daca nu ai inteles.

Spor la lucru.

Aceasta postare a fost editata de znecula: 01 September 2005 - 09:20 PM

[pavcostel]

@ znecula.
Multumesc. Eu acum m-am lamurit. Supapa e pentru un debit superior...

Cu stima,
Costel

[GIGI]

Felicitări
Uite un membru hotarât care a terminat ce a început.
Arată foarte bine.
Cît timp a durat construcţia şi cât a costat toată afacerea?
Merită efortul sau mai bine dăm fuga la magazin?


Nu merge folosita o "butelie" mai mică?
Iese prea voluminos pentru spaţiul care îl am.
Un tub de extinctor (stingător) merge?

[Omu]

ma bag si eu in discutie, sper ca nu se suparere Didisor, supapa unisens, cea de jos, a fost manarita (ea sta in pozitie verticala, si atunci i-am scos arcul care presa pastila de cauciuc pe scaunul ei si acum sta pe scaun doar datorita greutatii ei, aceasta modificare a permis bagarea aerului mai usor in butelie, de la o anumita presiune chiar acest aer tine pastila de cauciuc pe scaunul ei. Presostatul, porneste la 4 bari si se opreste la 7, la 4 bari motorul invarte fara probleme compresorul si cred ca acea modificare la supapa de descarcare nu-si mai are rostul.
In orice caz, Didisor merita felicitarile noastre pentru realizarea lui.

[znecula]

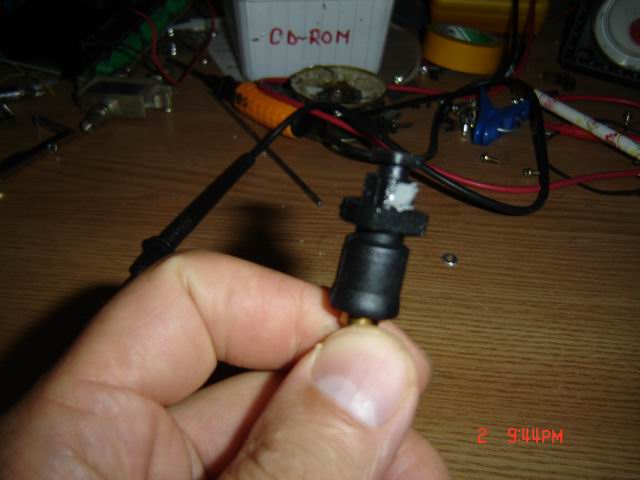

Pun si eu poza cu supapa problema a lui Didisor.
Pata deschisa la culoare, este poxipolul de care spuneam mai sus.
Daca e cineva interesat de un compresor de acest fel mai pot posta poze cu detalii.
Pt. inspiratie

Felicitari din nou Didisor.

Imagini atasate

•

[florin_fd]

ce modificare trebuie facuta la partea electrica la un motor de frigider pt al putea folosi k shi compresor(la al meu nu sunt decat trei pini de alimentare)?

[Crios]

florin_fd, la 10 Aug 2007, 15:04, a spus:

ce modificare trebuie facuta la partea electrica la un motor de frigider pt al putea folosi k shi compresor(la al meu nu sunt decat trei pini de alimentare)?

Nici una.

Bafta!

[iony]

sa nuti lipseasca releele cel de pornire si cel termic sa nul pornesti pe direct

[dan_mitea]

florin_fd, la Aug 10 2007, 03:04 PM, a spus:

ce modificare trebuie facuta la partea electrica la un motor de frigider pt al putea folosi k shi compresor(la al meu nu sunt decat trei pini de alimentare)?

iony, la Dec 7 2008, 09:09 PM, a spus:

sa nuti lipseasca releele cel de pornire si cel termic sa nul pornesti pe direct

Dragul meu, sfatul este bun. Dar a trecut mai mult de un an de cand ar fi fost binevenit.....

Aceasta postare a fost editata de dan_mitea: 08 December 2008 - 02:43 AM

[iony]

ok sorry

[MariusMKV]

Stie cineva care este debitul de aer oferit de un compresor de frigider. Am tot cautat pe net dar nu am gasit nimic. Vreau sa fac un compresor pt vopsit dar sa il folosesc cu un pistol mini ( am vazut asa ceva dar nu stiu unde sa gasesc) pentru utilizari "medii". Daca pun doua compresoare oare imi va furniza debitul necesar chiar si pt un pistol cu duza de 1.3 ?

[MariusMKV]

Stiu ca sunt sanse mici sa imi raspunda cineva dupa atata timp dar totusi..
Am aflat despre motor ca are 345W si un debit de 1500 litri/h. Mi`a umplut o butelie de aragaz pana la 5 atm in 6 minute iar putin peste 7 atm in 8 minute si un pic.

[iony]

problema cu motocompresoarele frigorifice este ca ele au capacitatea de a urca f mult cu presiunea de ex unul de sa zicem 140w danfoss tl5 ca sa zicem asa poate sa bage si 10-15atm dar nu are debit
daca nu ai consum asa mare merge dar daca ai consum mare atunci nu ai facut nimic
+ca ati mai trebuie si un separator de ulei , apa , si impuritati sdi ai mai trebuie si un fel de supapa ca sa nu iti plece motrul in presiune ca da releul afara . dupa ce se opreste mot trebuie sa eliberezi compresia sa nu aiba presiune pe ea ca nu va porni motorul

[MariusMKV]

Am incercat acum cu o butelie tot de aragaz dar ruseasca (r=15 cm , h = 70 cm ; vol = 0,212051 m3 = 212 litri va rog sa ma corectati daca am calculat gresit ) si urca de la 4 atm la 6 virgula putin in 3 minute. eu zic ca este suficient pentru un pistol care consuma aprox 150 litri / minut..

[cata2]

Frumoase realizari , dar dupa mine c-am periculoase . Nu folosesc aerografe si nu stiu ce debit si presiune este necesara , dar pt un pistol de vopsit normal folosesc o butelie de dioxid de carbon de 10 L .Am dat pe ea 150 lei plina si incarcarea ma costa 30 lei si imi ajunge pt 10kg de vopsea . Ocupa loc mic , si nu face zgomot (singurul neajuns trebui incarcata dupa golire ) O poza cu una similara cu a mea

Thumbnail atasat

•

Aceasta postare a fost editata de cata2: 14 April 2010 - 08:47 AM

[iony]

MariusMKV, la Apr 13 2010, 10:45 PM, a spus:

Am incercat acum cu o butelie tot de aragaz dar ruseasca (r=15 cm , h = 70 cm ; vol = 0,212051 m3 = 212 litri va rog sa ma corectati daca am calculat gresit ) si urca de la 4 atm la 6 virgula putin in 3 minute. eu zic ca este suficient pentru un pistol care consuma aprox 150 litri / minut..

dupa un min iti mai raman cca 70L ce faci stai inca 2-3min ca sa se faca presiunea din nou ?
parerea mea este ca te complici , acum faci ce crezi de cuvinta
varianta cu tub mare este mai buna ca sa zic asa dar implica si alte probleme ea fiind la o presiune de 150atm deci cam periculos sa stai cu ea incasa sau in garaj si mai trebuie sa fi atent si la grasimi si mai este si neajunsul cu umplerea ei dar daca nu ai alta altenativa
merge

[dan_mitea]

Treaba cu grasimile este valabila doar pentru oxigen.
Tubul de bioxid de carbon mi se pare genial pentru cine sta in apartament si are vecini sensibili...zic si eu.

Aceasta postare a fost editata de dan_mitea: 14 April 2010 - 12:57 PM

[cata2]

Buteliile cu gaze inerte nu sunt periculoase , sunt rezistente si la lovituri puternice , chiar si robinetul este bine protejat .pt reglarea presiunii se foloseste un robinet special cu 2 manometre (unul indica presiunea din butelie iar celalalt presiunea reglata de tine )

Imagini atasate

•

Aceasta postare a fost editata de cata2: 14 April 2010 - 01:13 PM

[dan_mitea]

Te rog mult de tot sa o iei ca pe o gluma din simpatie, asa cum si este, dar, pentru a fi in ton cu:
http://www.rhc.ro/forumrhc2/index.php?act=...amp;t=6038&
trebuie sa precizez ca bioxidul de carbon nu este un gaz inert. Doar ca nu intretine arderea.
Iti multumesc pentru ideea cu tubul. Am sa studiez preturile pe aici.
Baftaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa.

Aceasta postare a fost editata de dan_mitea: 14 April 2010 - 01:19 PM

[cata2]

Ai dreptate (doar gazele nobile sunt inerte) si nu ma supar ca`i greseala mea (oricum nu`s suparacios)

[iony]

hai acum pupati-va si imbratisativa :lol: :rolleyes:

[MariusMKV]

iony, la Apr 14 2010, 11:43 AM, a spus:

dupa un min iti mai raman cca 70L ce faci stai inca 2-3min ca sa se faca presiunea din nou ?
parerea mea este ca te complici , acum faci ce crezi de cuvinta
varianta cu tub mare este mai buna ca sa zic asa dar implica si alte probleme ea fiind la o presiune de 150atm deci cam periculos sa stai cu ea incasa sau in garaj si mai trebuie sa fi atent si la grasimi si mai este si neajunsul cu umplerea ei dar daca nu ai alta altenativa
merge

Am calculat gresit :rolleyes: are volumul de 50 litri.. o sa pun presostatul sa imi porneasca compresorul la 6 atm si sa se opreasca la 8 sau 10 . Chestia ca pistolul nu o sa il folosesti in continuu acel minut si o sa am mereu in butelie 6 atm.
@iony te rog fara perversiuni :lol:

[cata2]

ATENTIE MARE . Am dat ca exempu butelia de CO2 ( se poate folosi si argon ,corgon si azot ) ,dar NU si butelia de oxigen . Azi m-a sunat cineva sa ma intrebe cum sa racordeze o butelie de oxigen la pistolul de vopsit . OXIGENUL IMPREUNA CU DILUANTUL SI PRODUSELE ORGANICE DIN VOPSEA V-OR AVEA O REACTIE EXPLOZIVA . V-a multumesc pentru interventie .
