Deschid un subiect nou din singurul motiv ca n-as vrea sa pun intrebarea in cel cu CNC-urile...
Problema care m-ar interesa este urmatoarea: ce variante complete preferati pentru lucrul cu CNC-ul?
Si ma refer in principal la partea de CAD apoi la cea de CAM. Ma refer doar la soft-ul cu licenta. Adica as prefera sa nu primesc raspunsuri de genul "e bun X ca-l gasesti spart". Variantele astea le stiu si eu... :D Dar nu incurajez fenomenul.
Eu folosesc SolidWorks-ul pentru partea de grafica (pentru ca nu cere resurse deosebite si avem ceva licente in scoala). Acum sunt in cautarea unui program CAM accesibil ca pret pe care sa-l pot achizitiona candva. Cred ca s-ar potrivi SolidCAM-ul dar astept si pareri de la cei care nu-s straini de domeniu. Pentru unele nu se gasesc tutoriale faine sau help-ul nu ajuta deloc.
Catia ca soft e complet, face de toate dar nu mi-l permit inca. In caz exceptional o sa revin la Catia (il avem si pe asta prin scoala) dar cere resurse serioase pentru nimicurile pe care le facem....
Sa folosesc SW-ul pentru grafica si modulul NC din Catia e cam peste mana.
Variante de Linux nu stiu, EMC-ul e prea complicat si tare am impresia ca are lipsa exact partea de CAM. Sper sa ma insel. Astept ceva pareri sau sfaturi. In principiu as vrea sa trec de la prelucratul cu manivela la cel cu motor. Poate candva o sa reusesc si o iau incetisor, din timp...
Ca sa revin la idee, e vorba in principu de un soft bun de facut codul G dupa o piessa 3D.
Pentru partea de final as cumpara cu placere Mach3 daca nu gasec ceva mai bun in banii aia.
Multam fain anticipat pentru orice... ! Tare mi-ar prinde bine cateva justificari sau argumente ale propunerilor.
Spor la treaba!

[Dragut]

Recomandabil e ca pe partea de CAD sa folosesti ce stii mai bine.
Eu din pacate m-am nascut cu ACAD-ul in brate (ca inginer vorbesc :D ) si mie greu sa migrez spre altceva... mina zboara tot spre tastatura sa-i dau comenzile obisnuite.... :D
Pe partea de CAM am testat doar 2: artcamul si visualmill-ul, mach3 folosindu-l doar pentru masinarea efectiva.
Avantajele celor 2 ar fi ca se potrivesc perfect, nu neaparat cu acad-ul din care functie de varianta tre musai sa exporti in dxf versiunea 2000, cu modul meu de a gindi adica:
- am desen
- imi aleg materialul (semifabricatul)
- imi aleg scula
- ii dau metodele de masinare si ordinea de masinare functie de experienta.
- una din cele 2 imi genereaza codul pe care il bag in mach 3

E adevarat ca munca e poate de multe ori dubla, ca poate exista programe care scriu COD mai rapid dar zic ca prin metoda asta eu cel putin zic ca pina la un punct imi tin bine in mina tehnologia de prelucrare. De multe ori prea multa "automatizare" in astfel de programe strica.

Stima

Aceasta postare a fost editata de Dragut: 29 February 2008 - 07:49 AM

[wabo1]

Folosesc Intellicad, varianta compatibil cu ACAD 2004(si dedesupt) pe partea de CAD.
(licenta incepe de la 120 $)

Pe partea CAM folosesc www.vectric.com. Foarte userfriendly si efficient.

Pe CNC folosesc WINPCNC

Toate impreuna sub 1000EUR cu licenta.

Asi dorit sa stiu sa lucrez cu solid works, dar parca ma depaseste.

Mach3 am incercat. Imi pare complicat si dupa parerea mea nu face chestii de serie bine, nu am gasit pozibilitate sa creezi macro etc.

Am uitat, deci iti trebuie 3 program oricum diferit, nu stiu de un program care face toate:
1 design
2 creare code NC
3 executare la CNC

Pachete de la Delcam am incercat, nu prea sint intuitive pentru cineva care lucreaza cu logica mai antic Autocad si in plus sint extrem de costizitor.

Aceasta postare a fost editata de wabo1: 29 February 2008 - 09:18 AM

[bitex]

Si eu tot cu autocad-ul am inceput si inca mai incerc cate un zoom in Word din taste :D Dar din pacate cand a fost sa trec la 3D, era inca slabut autocad-ul 14 si in scoala au cumparat licente pentru solidworks, asa ca am trecut la ce am avut ocazia.
Sincer, nu m-am gandit sa revin la 3D-ul din Autocad, sau la altelecare sunt destul de ieftine si cam la fel de bune. Pana la urma e cum zici, cu CAD-ul fiecare cum e invatat sau cum poate. Pentru masinare posibil sa raman la Mach3 sau Kcam ca le-am probat mai des. Nici aici n-ar fi probleme, softurile astea sunt relativ ieftine si majoritatea fac cam acelasi lucru.
Problema e cu generarea codurilor G. Am vazut ca programele sunt de pe la 1000 euro in sus.
Am instalate cateva programe demo si o sa le testez. Am citit recomandarea pentru visualmill din alt subiect si l-am trecut pe lista...

Am o problema concreta, poate ma lumineaza cineva.
Am testat un modul cu uC si L298 si periodic se aude un mic zgomot. Ca soft am incercat Kcam si dxf-ul era al unui cerc. Motorul nu merge "rotund". Am incercat cu mai multe motoare, exclud problema de motor.
Au mai ramas doar soft-ul si electronica. Am schimbat cu un modul identic si face la fel. Cu toate astea nu pot spune ca electronica iese inca din discutie. O sa incerc din alt soft, eventual in timp real.
A mai patit cineva ceva de genul asta? In momentul acelui zgomot motorul isi pierde si din cuplu, e ca si cum nu ar fi alimentat o fractiune de secunda. Motoarele sunt bipolare, nu cred ca am legat firele gresit, nu prea am cum sa fac asta. Softul din uC banuiesc ca e OK.
Revin cu rezultatele testelor si poate ma descurc sa rezolv problema.

Spor la treaba!

PS. Multumesc Wabo pentru raspuns, a aparut cand scriam la asta!
Catia le face pe toate dar nu are un pret omenesc. Plus ca cere resurse si nu te poti juca pe orice PC cu el.
Stiu bine Acad-ul si am lucrat la o firma si in Intellicad, se trece usor de la unul la celalalt, sa nu spun ca par asemanatoare. Dar n-am incercat niciodata 3D de la acad 14... Stiu ca versiunile noi s-au perfectionat mult, poate merita incercat.
O sa incerc si softul de la www.vectric.com Nu sper sa fac lucruri complicate. La ce e simplu pot lucra in plan, fac codul cu un program moka si il editez manual. Tai portiunea de mers acasa, modific Z si repet programul. Dar ar putea fi si ceva mai complicat uneori.
Lucrul cu solidworks-ul e la fel de simplu ca cel in Acad. Doar ca urmeaza operatii de extrudare si taiere din desenele 2D. Pentru inceput e suficient atat, restul nu-i legat neaparat de grafica... Si tot nu face treaba pana la capat. Parerea mea.
Vorbim.

Aceasta postare a fost editata de bitex: 29 February 2008 - 09:49 AM

[Dragut]

bitex, la 29 Feb 2008, 09:38, a spus:

Am o problema concreta, poate ma lumineaza cineva.
Am testat un modul cu uC si L298 si periodic se aude un mic zgomot. Ca soft am incercat Kcam si dxf-ul era al unui cerc. Motorul nu merge "rotund". Am incercat cu mai multe motoare, exclud problema de motor.

verifica in windows task manager daca nu ai cumva vre-un program care iti baga "spitzuri" pe procesor.
Pateam la fel si am depistat snpsvrnt.exe pe care dupa ce il inchid nu mai face acel "IMPULS" pe Z.
Mai vezi daca ai memorie suficienta ... altfel inchide ORICE aplicatie care nu are rost in timp ce lucrezi.
la mine daca e YM deschis deja mach3 se blocheaza.

BAFTA!

[bitex]

Astazi incerc sa fac teste. Banuiesc ca e ceva de soft. M-am gandit ca e ceva de windows dar nu mi-a trecut prin minte ca poate fi de la un alt program care ruleaza pe acolo.
Nu stiam de ce-mi place MS-DOS...
Multam fain pentru idee! Cred ca asta era! Verific si revin.

[Dragut]

bitex, la 29 Feb 2008, 11:44, a spus:

Astazi incerc sa fac teste. Banuiesc ca e ceva de soft. M-am gandit ca e ceva de windows dar nu mi-a trecut prin minte ca poate fi de la un alt program care ruleaza pe acolo.
Nu stiam de ce-mi place MS-DOS...
Multam fain pentru idee! Cred ca asta era! Verific si revin.

deci care era beleaua? ;)

[bogota]

nu stiu daca este sau nu in topik, daca sunt cunoscatori ai link-ului, dar cred ca este util tuturor utilizatorilor de programe cad cam. In urmatorul link sunt manuale tutoriale o groaza de informatii despre cam tot ce vreti, problema este ca trebuie multa rabdare sa rasfoiti prin literatura respectiva.

http://www.kxcad.net/

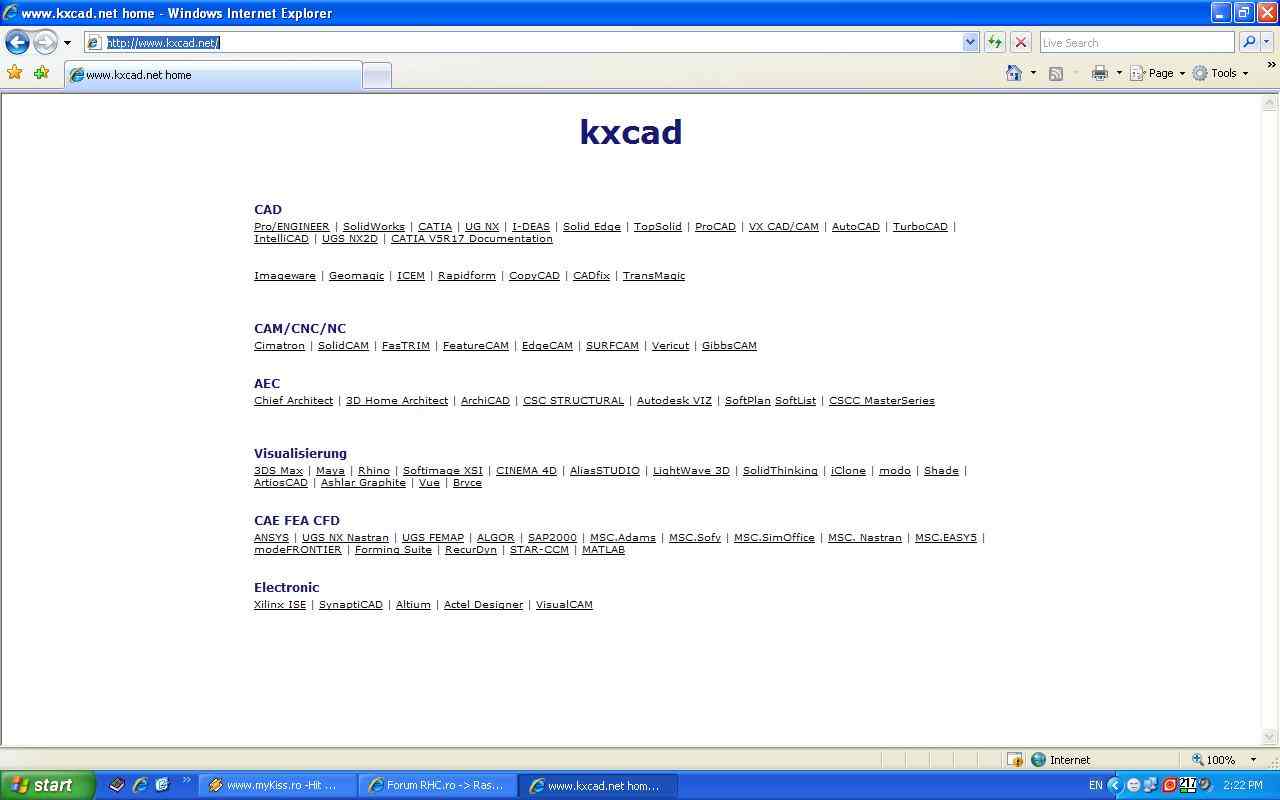

in poza urmatoare aveti un scurt cuprins cel putin despre cam este multa informatie.

Imagini atasate

•

[bitex]

Bun linkul. E mult de studiat acolo. Multam fain.

Dragut, s-ar parea ca ai dreptate. E partial de la ei... Cu foamworks am procesorul ocupat 98% si orice alta operatie imi intrerupe scurt timp comanda motorului. Se observa bine pana si la incarcarea unei pagini de internet.
Nu ma asteptam sa fie atat de suparator fenomenul. N-am idee de ce inainte mergeau bine softurile pe 486 sau P1 si acum la 2GHz si 512 RAM apar probleme. Lucrand mult direct din MS-DOS sau in W95-W98, n-am intalnit problema asta atat de vizibil. Posibil ca nu era asa chinuit windows-ul pe vremea aia. O sa incerc sa fac testele pe un calculator cat mai curat, dedicat CNC-ului. Adica fara internet pe el, fara 40 programele pornite simultan...
Cred ca problema e rezolvata, ramane sa fac verificarile in aceleasi conditii, cu celasi soft, pe acelasi PC. Acum am schimbat si softul si PC-ul, dar se obseva ca daca las linistit calculatorul isi vede de treaba doar cu comandatul motorului. Orice altceva il deranjeaza vizibil.
O alta problema ar fi ca pe montaj scrie la partea de putere 24V si eu merg pe 12V. O sa incerc sa respect si conditia de acolo.
Multam fain pentru idee si spor la lucru in continuare.

PS. Am incercat sa folosesc WINPCNC si am observat ca e pe serial. M-am inselat? Stiam de soft ca e german dar am gasit manualul in rusa ;)
Posibil sa dau de el si in engleza, dar nu mai caut daca e pe serial. Nu folosesc decat controlere pe paralel. Multumesc pentru intentia de a ajuta! Softul e frumusel!

Aceasta postare a fost editata de bitex: 01 March 2008 - 10:09 PM
