[Habarnam]

in primul rand felicitari pt constructie si suruburi. Am si eu cateva intrebari:

1) poti avea o precizie (si repetivitate) de 25um cu suruburi trapezoidale?

2) ce fel de transmisie folosesti de la motor la surub?

3) folosesti vreun fel de senzor, sau doar numeri pasii motorului?

4) cum faci cu sistemul de prindere al sculei? Stie cineva cum se poate face o mandrina pt schimbare automata a sculei?

5) nu vreau sa fiu carcotas, dar de ce nu ai facut-o mai inalta? sa poti prelucra si piese mai inalte...

6) probabil s-a raspuns la intrebarea asta pe parcursul acestei discutii, dar nu am avut rabdare sa citesc tot ce s-a scris aici :) . De unde pot cumpara (ieftin) niste suruburi cu bile, niste ghidaje si 3 motoare pas cu pas?

7) cam cat v-a costat cnc-ul pana acuma?

vreau sa ma apuc si eu de asa ceva. electronica si soft-ul mi le fac singur...

[znecula]

Pt. Habarnam

1. Repetitivitate si precizie se poate obtine. Piulitele sunt din poliamida grafitata. Este foarte tenace. Vor fi despicate si pe masura ce se uzeaza mai ajustam strangerea.

2. La Z va fi o curea dintata cu rotile aferente. Y si X cuplaj direct.

3. Doar comanda la mpp. La urmatorul cnc folosesc servomotoare, suruburi cu bile si e alta poveste (soft, precizie, control).

4:5. Suportul sculei va fi functie de scula utilizata. Sau un suport cu mai multe posibilitati de prindere. Inaltimea asa a fost comandata. Este pt. desenat, frezat, gaurit cablaj imprimat.

6. Pe MI

7. Suruburile m-au costat 2,5mil. Restul cam inca atata dar unele le-am facut cu mana mea.

[didisor]

poti realiza tije filetate si piulite si pentru altcineva LA munca la tine?
si cam ce pret
pls

[Iolinic]

Salut! Am gasit forumul "din intamplare" si nu pot sa cred ca in tara asta cineva se ocupa (si discuta si despre) altceva decat moda, vedete, politica si alte tampenii de genul acesta. Felicitari! Sper sa reusiti sa valorificati cumva inteligenta autohtona aici, in tara.
Nu am avut timp sa citesc toate mesajele (peste 1000!), dar am constatat ca ganditi si construiti tot felul de masinute cu control numeric si ca ati avea nevoie de un furnizor cu preturi omenesti, pentru o parte din componentele mecanice care intra, uzual, in structura unor astfel de aplicatii: bara de precizie, suporti longit. si de capete pt. bare, bucsi cu bile simple sau in carcasa, suruburi cu bile, lagare pt. suruburi, ghidaje lineare, sisteme pe role etc.
Ei bine, ne-ati gasit! Avem tot ce scrie mai sus plus alte categorii de produse. Si mai avem si cele mai mici preturi din tara (cam de 3 ori mai mici decat INA, SKF etc., pentru produse similare functional si calitativ).
Cred ca o parte din membrii comunitatii Dvs. ne cunosc deja. Nu-i lasati sa profite de acest avantaj!
Vom avea foarte curand un site complet, dar pana atunci ne gasiti la:
MEV 2000
Tel./Fax.: 031.40.71.669 ; 021.348.55.43
Tel.: 0741.263.653 ; 0744.32.99.34
E-mail: lineare@webland.ro ; mevrom@yahoo.com

Va asteptam.
I. Niculescu

[bitex]

De cand asteptam clipa asta!
Toti cei de pe forum pasionati de domeniu va cunosc.
Spor la treaba! La revedere!

PS. Parca ar merge mutat la publicitate personala... Nu stiu cum e mai bine.

Aceasta postare a fost editata de bitex: 08 July 2005 - 10:41 AM

[znecula]

Eu propun sa lasati aici. Ca sa poata da oricine peste anunt.
Sau daca merge puneti un duplicat si acolo.

[aspublicitate]

KRI, la 28 Apr 2004, 23:21, a spus:

Astazi a fost o zi plina de bucurie pentru mine pentru ca insfirsit am reusit sa primesc toate piesele pentru masina de decupat polistiren, pentru cei interesati am chiar si ceva poze, oricum dupa cum am promis am sa va tin la curent cu evolutia proiectului.
Pentru inceput iata modelul 3D al unui plan

FUNCTIONEAZA BINE MASINA TA ????????????

[aspublicitate]

vreau sa-mi fac o masina de taiat polistiren. ma puteti ajuta ?

[bitex]

Cam ce fel de masina (4 motoare independente sau doar 2), cam ce dimensiuni, ce materiale ai pe acolo, ai o electronica pentru motoare? Poate revii cu detalii sa vedem daca cineva poate sa te ajute si cu ce. Spor la treaba!

[aspublicitate]

habar nu am de electronicaraie insa imi doresc o masina care sa poata taia o placa de polistiren de 120/80 cm.
am vazut-o pe la colegii de breasla dar ei tin secretu` tare. cat despre motoare ce imirecomandati. poate imi faceti voi electronica contra cost, sau toata masina...

[bitex]

Asta lamureste oarecum situatia. S-o luam cu inceputul.
Zici de placa de 120x80 cm. Mai exista o a treia dimensiune. Nu e extrem de importanta, dar conteaza. Care e grosimea maxima a placii sau a pachetului de placi pe care vrei sa-l tai? O placa de polistiren expandat nu-i prea groasa, dar poate vrei sa suprapui mai multe si atunci ai nevoie de grosime mai mare de 10-20 cm. Zic si eu...

O a doua problema e ca pot fi cate 2 sau 4 motoare independente. Adica deplasezi firul, identic la ambele capete. Daca vrei poti taia un cilindru perfect. Dar daca vrei sa tai un trunchi de con trebuie sa comanzi diferit toate cele 4 motoare. Asta presupune soft specializat pentru 4 motoare si electronica pentru cele 4 motoare care vor putea fi actionate independent.
La varianta cea mai simpla motoarele sunt legate in paralel doua cate doua.

Iti trimit un MI, sa nu plictisesc lumea pe forum, ca noi am mai discutat despre asta pe aici. Poti colabora cu oricine, ca multi dintre cei care scriu aici sunt in stare sa faca ce zici tu. Important e sa cadeti la o intelegere.

[didisor]

un sfat (zic eu bun)
citeste pe forum subiectul "tehnice"de la inceput si te vei lamuri in multe privinte
dupa aceea sigur reusesti asta in cazul in care vrei sa o faci singur
daca nu vezi cine a terminat-o si intreaba
asa vei gasi solutia optima care iti trebuie

daca lucrezi in publicitate iti trebuie doar 2 axe cu cate doua motoare
si o constructie solida , sa nu apara vibratii in timpul mersului


ps. NU E PIERDERE DE TIMP MERITA

Aceasta postare a fost editata de didisor: 19 July 2005 - 12:02 AM

[dan_mitea]

Stiti si alt soft decat al francezului care sa taie conic?

[sweeper]

servomotoare fabricate in romania si exportate in draci afara:
www.icpe.ro

[stal]

de motoare bun ...nimic de zis frumusel dar ..
softul si driverele ai zis de ele ?
Constructia mecanica superba
Marea mea rugaminte(daca se poate) sa ne mai zici de problemele care apar ulterior
Felicitari!!!!

[stal]

masa din ce material e?
mdf?

[dan_mitea]

stal, la 29 Jul 2005, 12:26, a spus:

masa din ce material e?
mdf?

Pe cine ai intrebat?

[didisor]

se gasesc pe undeva tije filetate de1200 sau 1300 m8 sau m10
??????????????????????

[znecula]

eu nu am vazut decat de 1000 mm

[didisor]

exista vre-o posibilitate de a le inadi (sau doar SF)

[znecula]

Cred ca e greu sa innadesti asa ceva.
O posibilitate ar fi sa aflam producatorul si sa incercam la sursa.

[bitex]

Tehnic este posibil sa le sudezi, dar nu stiu daca-i si rentabil. Am vazut si suruburi cu bile care au suportat cu bine operatia si cu greu observi zona de imbinare, dar operatia e scumpa si trebuie facuta bine. Nu stiu pe cine sa-ti recomand, dar daca e sa dau un sfat mai bine cauta suruburi la lungimea dorita. Se gasesc la unele firme pana pe la 2 m cu tot felul de filete. O sa caut adrese, ca am intalnit chiar pe forum.
O alta varianta e sa gasesti o bara buna si s-o filetezi la un atelier. Cu putina sansa scoti filet bun din prima incercare. Partea rea e ca meseriasii adevarati sunt din ce in ce mai rari. Bafta!

[znecula]

Bara filetata: http://www.fabory.ro/products.php?category=14&lang=ro

[aspublicitate]

cine poate sa-mi dea schema electrica si electronica pentru o masina de taiat polistiren 2d

[didisor]

aspublicitate, la 23 Aug 2005, 08:04, a spus:

cine poate sa-mi dea schema electrica si electronica pentru o masina de taiat polistiren 2d

si cu mecanica ai rezolvat ?

[CYCLER]

Ma bucur sa dau peste acest forum, si mai exact peste acest topic. Am gasit multe idei si informatii foarte utile (da, am sa ma apuc si eu de un CNC la care ma gandesc de vre-o cativa anisori).
Si acum o intrebare pentru cineva un pic mai inginer :lol: :
Cam de ce cuplu as avea nevoie (la actionare servo, nu mpp) pentru a putea freza aluminiu, alama, mdf, mase plastice.. etc. , reusind sa ajung totusi la un avans cat de cat respectabil, pentru o utilizare semiprofesionala. Mersi.

Aceasta postare a fost editata de CYCLER: 23 August 2005 - 03:11 PM

[didisor]

znecula, la 22 Aug 2005, 21:16, a spus:

Bara filetata: http://www.fabory.ro/products.php?category=14&lang=ro

ce se intampla cu firma mai exista
nu raspund la nici un tel din vreo 6
nici la puntele de lucru, nimic.nimic

ceva detalii

au produse super

[bitex]

Poti fi sigur ca si noi ne bucuram de intalnire, pe forum. Si noi avem multe de invatat...
Daca vrei neaparat, poti afla puterea unui servomotor folosit uzual in constructia CNC-urilor. Adica ceva acceptabil.
Daca vrei s-o iei cu calcule riguroase trebuie sa cunosti lantul cinematic pana la cuplajul motorului. Ca e o formula prin care se poate calcula forta de aschiere la prelucrarea unui material in anumite conditii (scula, material, avansuri...), dar depinde mult ce-i dupa asta. Practic motorul pentru axa Z se poate alege mai usor ca realizeaza doar operatia de avans axial a sculei (la constructia clasica, 3D). Alegi scula si conditiile de lucru si obtii forta axiala pe care trebuie s-o asiguri cu acel motor prin intermediul mecanismului care transforma rotatia in translatie (surub-piulita, pinion cremaliera sau ce ai acolo).
Pentru axa Y conosti toata masa mobila pe care o ai de deplasat, cum vrei sa deplasezi, fortele rezistente (frecari si de aschiere) si luand in calcul acelasi mecanism intermediar poti calcula cuplul necesar la arborele motor.
La X se adauga tot ce-i acolo si se calculeaza aproape la fel. Din fericire, citind ce ai scris imi dau seama ca stii cam cum se face calculul.
Daca e s-o iau babeste, in unele CNC-uri mari, de ordinul tonelor, am vazut actionari cu motoare pas cu pas. Si daca alea mari au caracteristici electrice de genul: zeci de volti (hai sa zicem pentru calcul 100V) si cativa amperi pe faza (chiar daca ar fi 20 tot nu moare nimeni), inseamna ca un motor de aproximativ 2kW e mai mult ca suficient pentru actionare serioasa. Dar cum nu e usor de gasit astfel de motoare, o sa te multumesti cu ce gasesti, adica servouri pentru care poti face un reductor omenesc si care pot fi montate pe un CNC.
Ai posibilitatea sa gasesti servomotoare mari, bune si accesibile ca pret? Atentie ca vorbesc de cele care se pot comanda cu electronica la care avem noi acces. Ca si asta-i o problema. Nici nu stiu cu ce sa te sfatuiesc sa incepi. Cu motorul sau cu electronica. Parca inclin sa vezi de electronica si apoi de motor.
Daca stii o sursa de motoare de CC, cred ca nu-s singurul interesat. Zic si eu...
Mult succes!
Mai vorbim!

[didisor]

si acum cateva poze cu cnc ul meu de polistiren
inainte de al demonta si modifica
(nu se stie ce va iesi dupa aceea ) :D sau daca va mai iesi ceva :D

[didisor]

scuze am uitat pozele :D

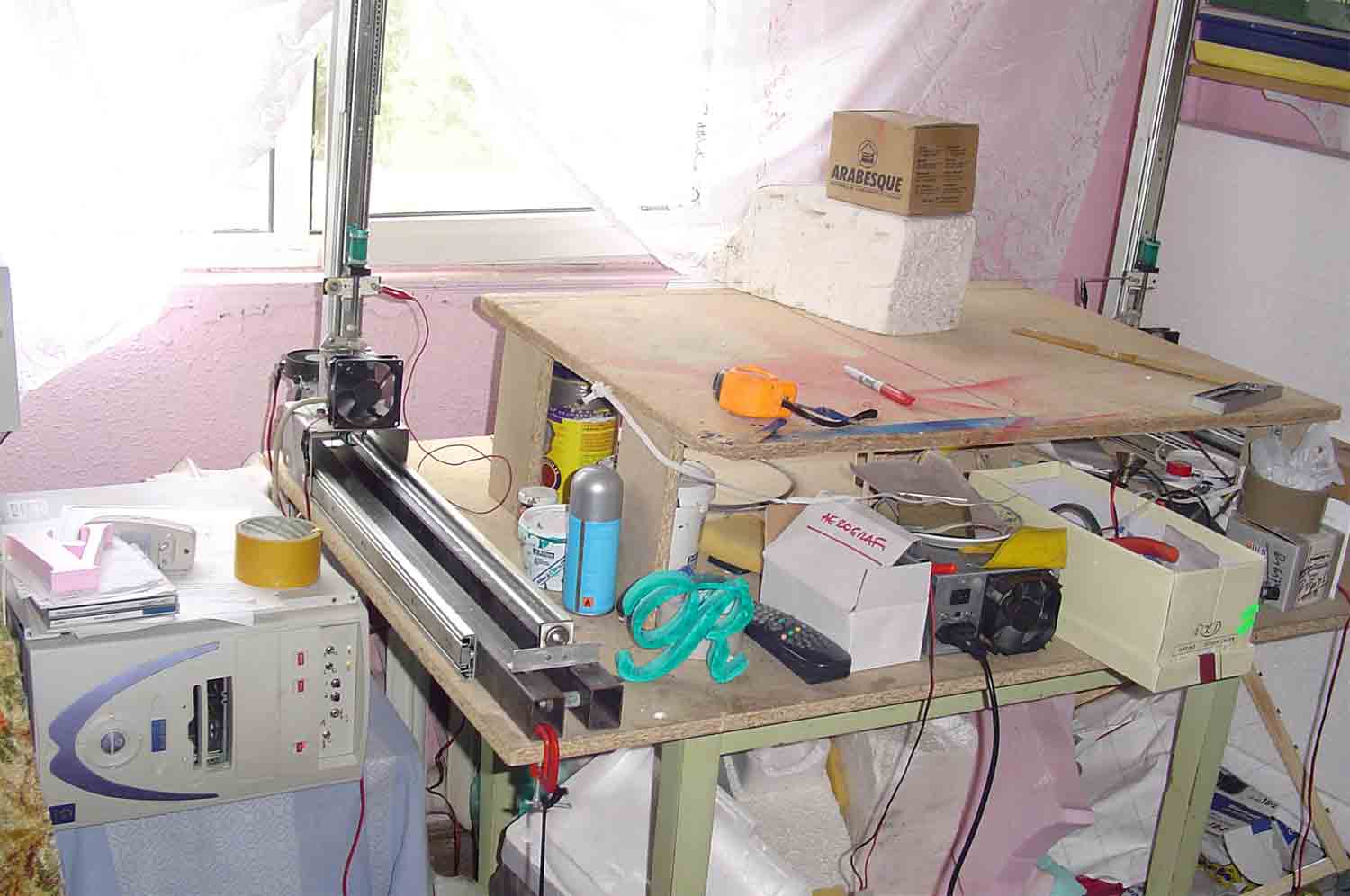

vedere de ansamblu
(si scuzati "ordinea" din dormitorul-atelier ) :D

Imagini atasate

•
