[TUROK]

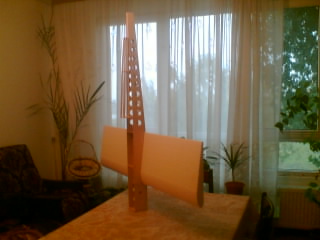

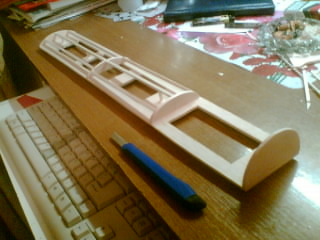

provil ...vedere laterala aripa( inca nelucrata ) ..aici va fi toata arta avionului ...daca reusesc sa fac ..ceea ce voiam ...cu aripa asta sparg topul de viteza...de mult gandesc la un model de aripa ...

Imagini atasate

•

[TUROK]

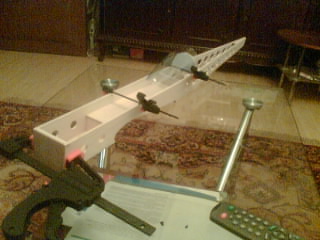

inca la lipit ...intre timp o sa ma ocup de profundor si directie ...

Imagini atasate

•

[TUROK]

.........se lucreaza. :)

Aceasta postare a fost editata de TUROK: 29 October 2007 - 11:59 PM

[RedBaron]

triplan ... :D suuperb :) felicitari maxime :D asteptam sa vedem continuarea :)

[Emilare]

o poza de la camp...
http://media3.dropshots.com/photos/278024/20071028/131847.jpg

[Emilare]

alta...


http://media5.dropshots.com/photos/278024/20071028/132014.jpg

[Emilare]

alta


http://media3.dropshots.com/photos/278024/20071028/131718.jpg

[Emilare]

urmeaza filmari....

Aceasta postare a fost editata de Emilare: 30 October 2007 - 06:04 PM

[TUROK]

Se poate si asa ?....multumesc pt incurajare !...pana la depron ...mai este ..intre timp ..sa vedem ...

Imagini atasate

•

[TUROK]

......

Imagini atasate

•

[TUROK]

ce imi place aici .... :)

Imagini atasate

•

[TUROK]

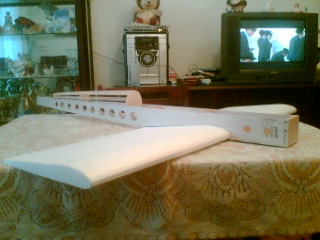

vedere cu aripa ..inca nefinalizata ...( am mult de lucru la ea ...necesita intariti si ceva modificari interioare ...)

Imagini atasate

•

[TUROK]

.........

Imagini atasate

•

[mvpricop]

Sper ca am procedat corect cu crearea subiectului.

Nu am poze cu construtia de la inceput, dar pun ce am pana acuma.

Imagini atasate

•

[TUROK]

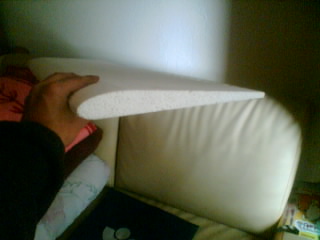

incep lucrarea si la profundor ...sunt la faza in care ma gandesc cum sa o realizez mai bine din punct de vedere aerodinamic.( am zis ca o sa iasa ceva de viteza sper!..ori la bal ori la spital ...) :)

Imagini atasate

•

[mvpricop]

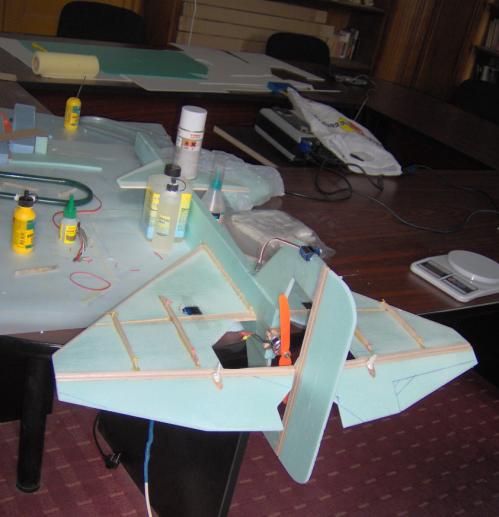

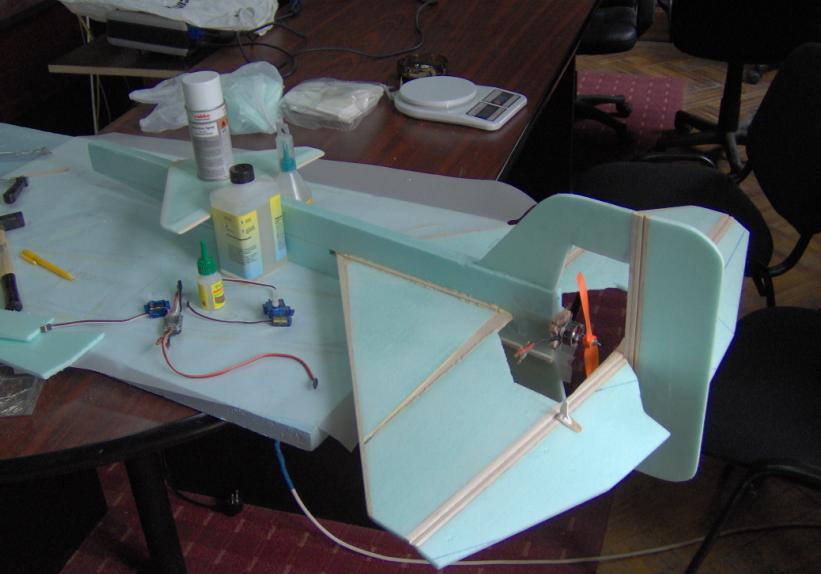

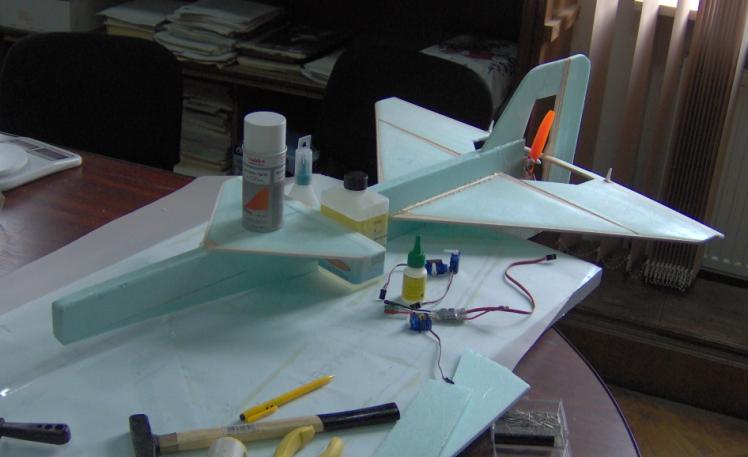

Aici se lipea ampenajul. Motorul GWS era deja montat in maniera traditionala: legat cu nylon de 0.5 mm prin cele 4 gauri ale batiului.
Am incercat sa intaresc fuselajul cu fibra de sticla. Se vad bidoanele de epoxy. Am folosit o tesatura mult prea subtire ca sa obtin vreun efect benefic. Mai degraba am incarcat (ingreunat fuselajul cu epoxy.)

Fuselajul e facut dintr-un fel de polistiren de 2 cm grosime - niste resturi de la dl. Craioveanu. Pentru ca nu am avut o bucata asa de mare, am lipit doua lungi, din care cea de jos are o tesire la bot - asa era bucata.

Trei zile mai tarziu mi-am cumparat un pachet intreg din materialul respectiv, cu 175 lei. Asta-i viata.....

Imagini atasate

•

[mvpricop]

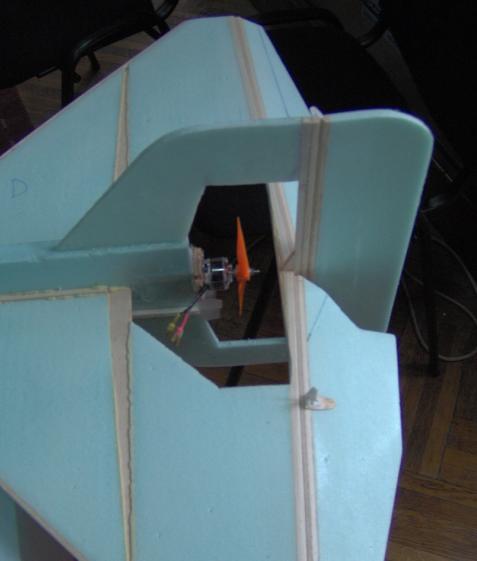

Un mic detaliu.
Aripa are niste balsa de 5mm, dur si greu....
Canard-ul la fel.

Stabilizatorul vertical e tot din depron de 6mm, dar acoperit cu fibra de sticla - pus la presat intre coli de hartie de calc, de care epoxy nu se lipeste deloc. Pentru ca nu am deschis porii depronului prin o osuara slefuire, fibra de sticla nu s-a lipit bine. Am dezlipit-o, s-a rupt in unele locuri, am slefuit, am lipit-o din nou. Acelasi lucru l-am patit cu depron de 3mm (adica tot nu m-am invatat minte).

Imagini atasate

•

[mvpricop]

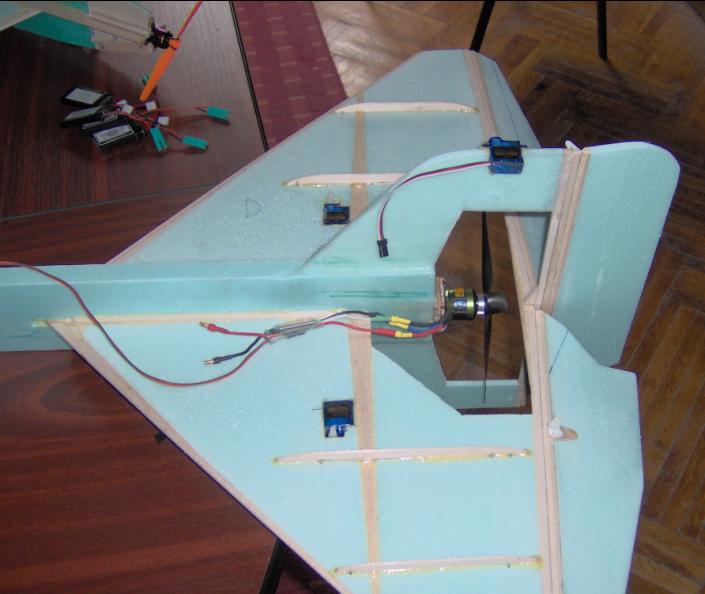

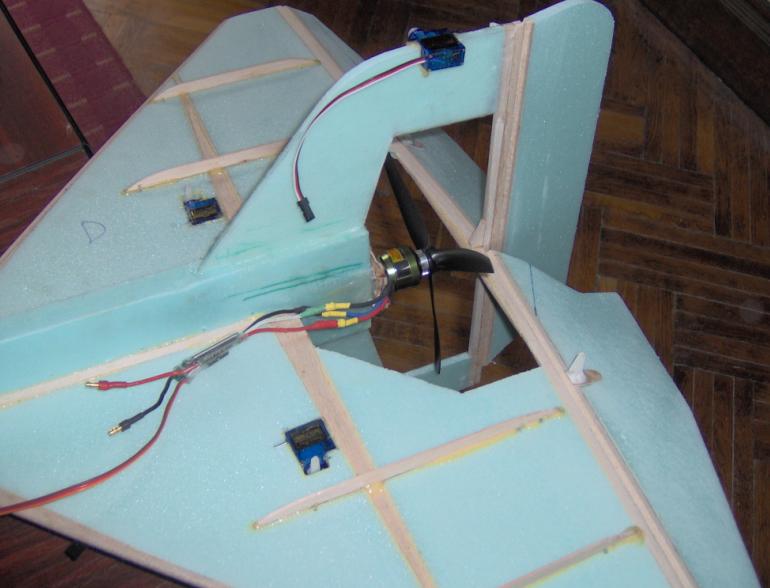

Pentru ca aripa nu avea rigiditate suficienta la rasucire si nici incovoiere, am intarit-o cu acele 4 nervuri de balsa, numai pe extrados.
Servourile sunt deja montate, le-am lipit cu spuma poliuretanica - Bison.

Stabilizatorul vertical are imbinarea cu fuselajul intarita cu cateva straturi de fibra de sticla ceva mai groasa decat cea folosita de-a lungul fuselajului (muchiile de intrados si extrados).

Imagini atasate

•

[mvpricop]

Pentru ca greutatea a cam scapat de sub control, am inlocuit firavul GWS cu un Roxxy care da pe verificate usor peste 500 gforta, dar cu elice destul de mare (11x7). Din pacate aici, locasul pentru elice nu e suficient, asa ca incerc cu o elice 8x4 tripala.
I-am pus si controllerul - chinezarie curata.
Triunghiurile de comanda sunt de la defunctul depron de 500g cu care m-am dat primavara si vara, fie-i tarana usoara. Servourile sunt tot de la el, dar si controllerul si motorul.

Imagini atasate

•

[mvpricop]

Folosesc acumulatori cu 3 celule. Aici e unul de 1300 mAh. Din pacate trebuie sa fie pozitionat destul de in fata pentru un centraj rezonabil, si asa va creste mult momentul de inertie in jurul axei de tangaj - deci reducere a manevrabilitatii pe tangaj. Ata ete.....

Imagini atasate

•

[mvpricop]

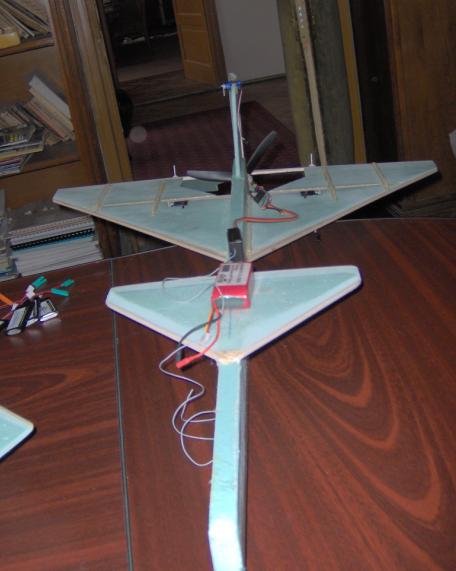

Aici avem inca o imagine cu zona interesanta. Intre timp s-au mai produs ceva schimbari, ramane de aratat pe alta data.
Am prelungit cu peste 30 cm cablurile de alimentare. Nu m-am priceput niciodata sa programez controllerul respectiv, dar m-a chiuit de cateva ori bune, pana a tacut si a dat ce trebuia la motor, sa probez si eu elicea tripala. Am facut multe balbe: am scapat antena si receptorul pe rand in elice, dar la turatie mica.... Au scapat cu toate.

Imagini atasate

•

[mvpricop]

Aici ma dau mare mancav-as, cu ultimele trei cap de opere. Ala micu' din stanga m-a facut deja de ras, porcul de el, asa cum e, mititel. Huo!
Vedeti ca cap de opera principala seamana cu super-raza fotonica din filmul ala cu Bud Spencer de acum 20 de ani. Oare ce mai face pustiul ala extraterestru?

Imagini atasate

•

[mvpricop]

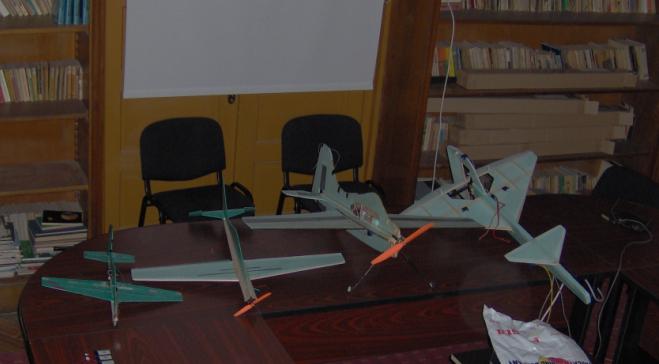

Nu pot sa ma abtin sa nu pun si o poza de grup cu deprono-escadrila mea.
Penultimul din dreapta imi da satisfacii majore si am cu ce, ba, am cu ce sa zbor!

Dar nu vrea sa va h'impresionez. Concorez numa' cu triughiulatu' ala din dreapta.

Se poate si asa? a mentionat de curand descompunerea CA-ului in timp.
Eu am observat treaba asta la cleiul poliuretanic Bison. Asta se vede si la bucatile de poliuretan expuse la mediu - in special la umezeala. Se descompun, bre.....


Modificaaaaaaaare tarzie:
Cun centrajul, am intuit cam ce a rezultat din calculul cu aplicatia de aici:
http://www.adamone.r...m/cg_canard.htm
Banuiesc ca au mai folosit-o si altii si ca e deja mentionata pe forum, da', hai sa fie, ca nu strica.

Papaciu

Imagini atasate

•

Aceasta postare a fost editata de INCAS: 28 October 2007 - 07:57 PM

[Silfax]

melsoft, la 23 Oct 2007, 09:37, a spus:

- Daca un participant are mai multe modele, nu este nevoie sa faca mai multe posturi, le prezinta pe toate in acelasi post. Mi se pare normal ca votul sa fie unitar pe participant, adica avand mai multe modele in concurs sa primesti doar un vot, pentru tot.

Eu am inteles, dar totusi se supara cineva daca mai deschid un post cu celalalt model...?
Le lucrez in paralel si daca amestec pozele o sa iasa varza,... e chiar asa bai daca e separat? Votul oricum va fi pe participant....

[Emilare]

Prezentare film aeromodel

[ZOD]

SUPER BESTIAL !!!

Ai votul meu 100%

[Valteras]

Emilare, maxime si sincere felicitari!
Atat pt. triplan cat si pt. filmul de prezentare!
Foarte bine facuta editarea si sincronizarea cu coloana sonora!
Mana de muzician, ce sa mai...

[TUROK]

totu va fi acoperit cu disperatu ( DEPRON)!!!....... :rolleyes:

Imagini atasate

•

[TUROK]

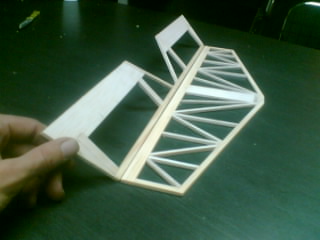

arta.......nu stiu si cata precizie ..asa la ochi .... :rolleyes:

Imagini atasate

•

[TUROK]

capak sus ..va fi acoperit cu depron si infoliat cu solar- film..exacta cum voi proceda si cu restu .........

Imagini atasate

•
