Schema leduri Pentru automodel 1/10
#1
Postat 10 January 2007 - 09:08 PM
1. Am nevoie de o schema ca sa fac luminile pentru masina (6 fata+6 spate=12 in total)
2.Si mai am nevoie de o schema pentru neoanele de la masina ... o sa folosesc cate 2 leduri pentru fiecare parte a masinii , o sa vedetzi in poza in total is 8 leduri
Sper ca o sa ma puteti ajuta :(
Astept mesajele voastre http://www.rhcforum....tyle_emoticons/default/rolleyes.gif
#2
Postat 10 January 2007 - 09:10 PM
#3
Postat 10 January 2007 - 09:18 PM
Aceasta postare a fost editata de adyz_4u: 10 January 2007 - 09:19 PM
#6
Postat 11 January 2007 - 05:53 PM
subiectul tau arata clar ca esti paralel cu obiectul;
in primul rind, ce vrei sa faca ledurile alea? si neoanele (apropo, numai tu stiai ca le faci cu leduri si paie de lapte).
pune 20mA maxim pe fiecare led (merge si cu 10mA), cu rezistenta serie. vezi fizica de clasa a 11.
bafta
am fost rautacios...scuze.
Aceasta postare a fost editata de bizu: 11 January 2007 - 07:11 PM
#7
Postat 11 January 2007 - 06:50 PM
Fiecare led trebuie alimentat printr-o rezistenta dupa urmatorul calcul:
Ua=9V
Caderea de tensiune pe led = aprox. 1.5 V
In functie de led ai un consum anume, ex. 10 mA (0.01A)
R=U/I
7,5/0.01
rezulta R=750ohmi (iti recomand 700 ohmi)
rezistenta se monteaza in serie cu ledul!
#8
Postat 11 January 2007 - 07:53 PM
#9
Postat 12 January 2007 - 08:51 PM
Neoanele , de fapt nu sunt neoane adevarate sunt tot cu led-uri astea care le vei folosi si poti sa calculezi similar !
Cea mai apropiata valoare pentru rezistenta de 700 ohmi pe care o gasesti usor este cea de 820 ohmi !
Daca folosesti led-uri superluminoasa au I mai mare adica pana la 50 mA ca si cele hiperluminoase asa ca mai bine le legi in serie ca sa nu te mai complici cu rez , doar ca daca se arde unu se ard toate din serie si mai trebuie sa le legi si corect +-+-+- samd !
Bafta , aratane ce a iesit
#10
Postat 13 January 2007 - 07:24 PM
Tensiunile/LED sunt la un curent mediu de 10-15 mA/buc. La alea albe curentii sunt ceva mai mari ... mai ales daca vrei lumina muuulta (faruri, semnalizari, poate ajunge si la 50-60 mA si chiar mai mult)!
Cam asta e ordinea ... si e in functie de producator, tip, dimensiune etc.
Stima,
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
#11
Postat 16 January 2007 - 07:14 PM
Multam inca o data pentru ajutoare
#12
Postat 16 January 2007 - 07:50 PM

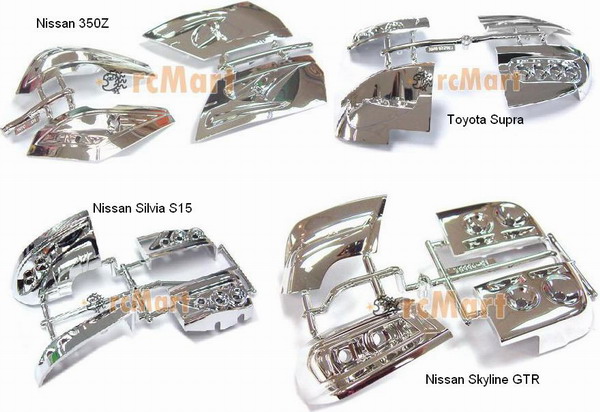

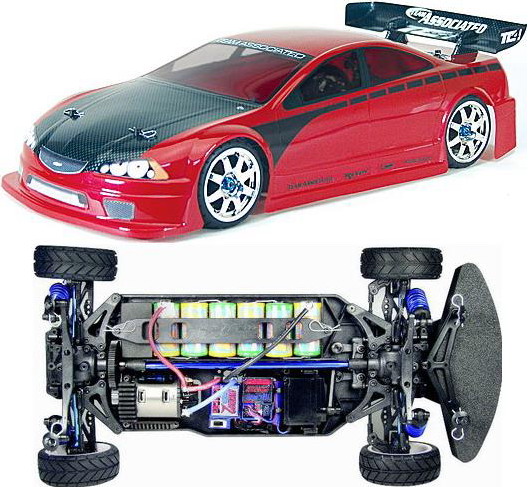

http://img269.imageshack.us/img269/5221/bmwfsxo0.th.jpghttp://img489.imageshack.us/img489/5866/bmwmsr2.th.jpghttp://img58.imageshack.us/img58/9793/bmwsfmb8.th.jpg
Stima,
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
#15
Postat 17 January 2007 - 03:53 PM
#17
Postat 17 January 2007 - 08:37 PM
iti trebuie ceva indemanare k sa lipesti un SMD fara sa l topesti dar romanul e inventiv si gaseste el o cale :rolleyes:
bafta si cuccese
#18
Postat 18 January 2007 - 12:39 AM
SMD rosu e pe la 2V , deci din acestea ar merge chiar 3- 4 inseriate.
Daca vrei o schema clara atunci da mai multe detalii , dupa cum vrei sa se aprinda ,
ca e greu de ghicit preferintele ...
Dupa cum ai formulat intrebarea la inceputul topicului , se poate subintelege ca vrei sa se aprinda toate simultan , dar nici in acest caz nu ai precizat clar daca sa se aprinda la mers sau si la stationare.
Aceasta postare a fost editata de Sir_Vaska: 18 January 2007 - 12:45 AM
#19
Postat 18 January 2007 - 11:25 AM
Oricum multam mult pentru ajutor...
Aceasta postare a fost editata de adyz_4u: 18 January 2007 - 11:31 AM
#20
Postat 21 January 2007 - 12:07 PM

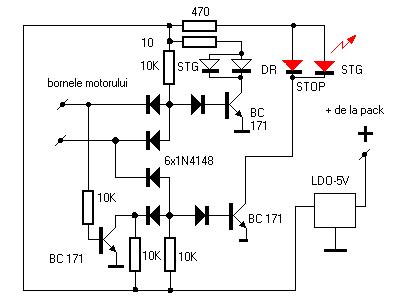

Cele doo rezistente de limitare a curentului, de 470 (pt rosu) si respectiv 10 (pt alb) ohmi, sunt informative, ele putand fi modificate in functie de iluminarea dorita. Lumina mai mare => curent mai mare => rezistenta mai mica si ... invers. :) :D
Stima,
Imagini atasate
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
#21
Postat 25 January 2007 - 01:27 PM
Stima...
#22
Postat 25 January 2007 - 04:26 PM

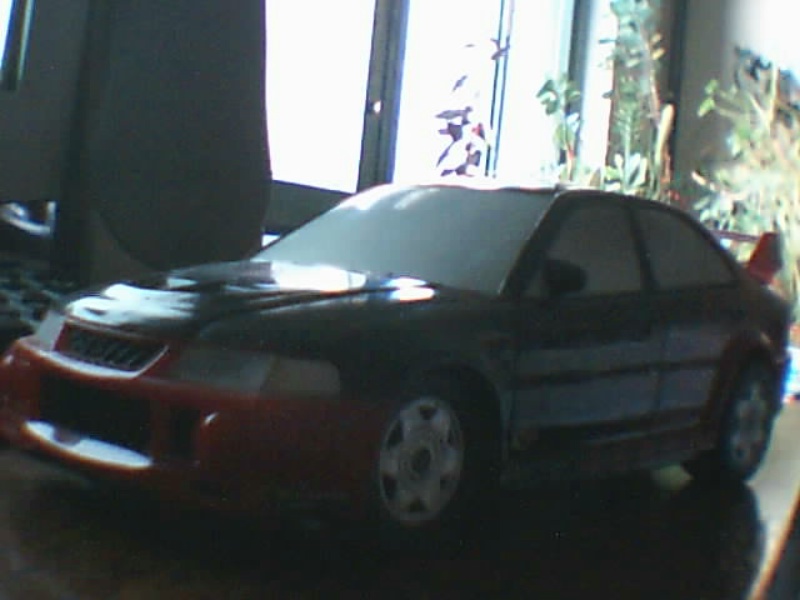

Pana acuma miam facut la ea faruri ca inaite nu avea si i-amcoborat garda la sol ... dupa cum se vede in poze diferenta cam cum era inaite si acuma in fata caroseria acopera toata partea de cauciuc din fata:P
Imagini atasate
#24
Postat 25 January 2007 - 04:29 PM
#25
Postat 25 January 2007 - 06:18 PM
adyz_4u, la 25 Jan 2007, 13:27, a spus:
adyz_4u, la 25 Jan 2007, 13:27, a spus:
... astea par prea fragile ... mi ca daca ma busesc cu vreo 30-40km/h de ceva raman fara masina :D ) ...
Cu placere ! :D Sper sa fie de folos si altora ! ;)
Auzi ! Da' am o intrebare ! Tu le iei sa le ... busesti sau sa te joci cu ele ?
Schema e conceputa sa ... cante cam asa:
- STOP = activ, cand masina sta ... pi loc ! Adica, atunci cand n-are cda pe motor !
- MARASRIER = activ cand merge cu spatele, cu orice viteza.
- stinse, ambele/amandoua :D , cand mere cu fatza !
Stima,
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
#29
Postat 28 January 2007 - 07:09 PM
Stima si respect.
#30
Postat 03 February 2010 - 02:56 PM
am cautat ca sa nu mai deschid inca un topic
as doei sa imi fac lumina de stop pe masina electrica
am facut schema pusa de domnu doctor dar problema e ca stopul se aprinde in timpul functionarii motorului si nu cand opresc motorul
nu am pus piesele pt semnalizator adica tranzistorul dioda si rezistenta
imi poate cineva spune de ce nu merge normal acea schema ?
sau asa ar trebui sa functioneze
cu stima dzsenci
P.S. stiu ca topicu e vechi :)
